Дестратифікатор VTS EuroHeat VOLCANO VR-D MINI ЄС, 6500 м³/год, без нагріву, з енергоефективним двигуном EC

Дестратифікатор VTS EuroHeat VOLCANO VR-D MINI EC (6500 м³/год, без нагріву) – ефективне рішення для усунення температурного розшарування повітря у приміщеннях з високими стелями. Пристрій повертає тепло в робочу зону, що скупчилося під стелею, підвищуючи комфорт і знижуючи витрати на опалення без додаткових джерел нагріву.

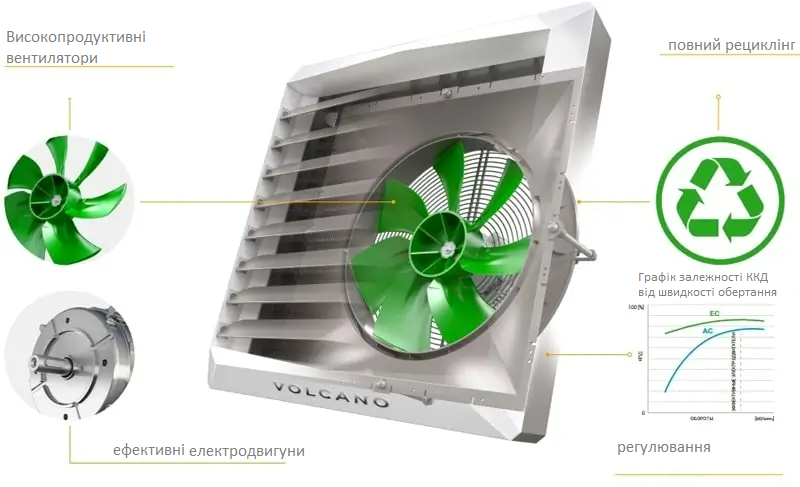

Модель оснащена енергоефективним двигуном EC, який забезпечує низьке енергоспоживання, тиху роботу і можливість плавного регулювання швидкості. Продуктивність до 6500 м³/год робить дестратифікатор оптимальним для складів, виробничих цехів, торгових залів та спортивних об'єктів.

Smart Look - сучасний дизайн та продумана ергономіка

Серія VOLCANO VR-D MINI виконана в концепції Smart Look – це сучасний індустріальний дизайн, що поєднує компактні габарити та акуратний зовнішній вигляд. Пристрій органічно вписується в інтер'єр торгових та громадських приміщень, не створюючи відчуття громіздкого промислового обладнання.

Обтічна форма корпусу покращує аеродинаміку повітряного потоку та знижує рівень шуму, а лаконічне виконання підкреслює сучасний стиль обладнання. Smart Look – це не тільки естетика, а й практичність: конструкція спрощує монтаж, обслуговування та забезпечує надійну роботу протягом усього терміну експлуатації.

Конструкція та виконання

Дестратифікатор виконаний у міцній металевій конструкції з антикорозійним покриттям, стійким до зношування та впливу промислових умов. Оптимізовані лопаті вентилятора формують спрямований потік повітря з високою дальністю дії та рівномірним розподілом по всьому об'єму приміщення.

Габаритні розміри

Компактне виконання MINI дозволяє встановлювати пристрій навіть в умовах обмеженого простору, а продумана конструкція забезпечує:

• стабільну та тиху роботу;
• мінімальні вимоги до обслуговування;
• тривалий термін служби;
• сумісність із системами автоматизації.

Використання дестратифікатора дозволяє знизити тепловтрати та витрати на опалення до 30%, підвищити енергоефективність та покращити мікроклімат приміщення.

Приклад схеми підключення

1.Живлення ~230 V

• L - фаза
• N - нуль
• PE — заземлення

Тобто точка підключення електроживлення всієї системи.

2.Захисні елементи живлення

• Q1 - автоматичний вимикач
• F1 - запобіжник

Вони захищають систему від перевантажень та КЗ.

9.Контролер / панель управління HMI Volcano (HY)

Це блок управління, який:

• отримує живлення
• керує дестратифікатором
• передає сигнали (0–10 В, Modbus, датчики тощо)

Клеми типу L, N, Ao, GND, TS – це вже його входи/виходь.

4.Дестратифікатор Volcano VR-D MINI EC

Сам вентилятор:

• приймає живлення (PE, L, N)
• приймає керуючий сигнал (0–10 V або A/B)
• має клеми керування швидкістю двигуна EC

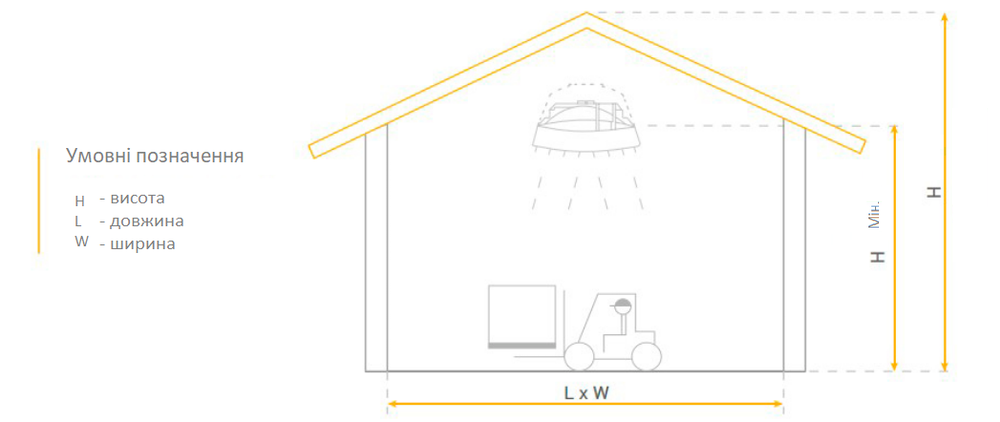

Спосіб підбору для приміщень:

• Висота монтажу – не нижче, ніж на 3/4 висоти об'єкта, рахуючи висоту від підлоги.

Приклад розрахунку мінімальної висоти монтажу дестратифікатора VOLCANO VR-D MINI EC:

VR-D хв. H = H × ¾

Об'єкт заввишки H = 12 м, мінімальна висота монтажу дестратифікатора VOLCANO VR-D MINI EC:

VR-D хв.H = 12 м × ¾ = 9 м

• Визначення кількості дестратифікаторів

а) обсяг над дестратифікатором:

Об'єм над VR-D (VO VR-D) = Д × Ш × В / 8

Причому H/8, з урахуванням висоти монтажу від покрівлі ¼ × H або форми об'єкта, тому /2, що дає H/8.
