Описание
Дестратификатор VTS EuroHeat VOLCANO VR-D MINI EC (6500 м³/ч, без нагрева) — эффективное решение для устранения температурного расслоения воздуха в помещениях с высокими потолками. Устройство возвращает скопившееся под потолком тепло в рабочую зону, повышая комфорт и снижая затраты на отопление без дополнительных источников нагрева.

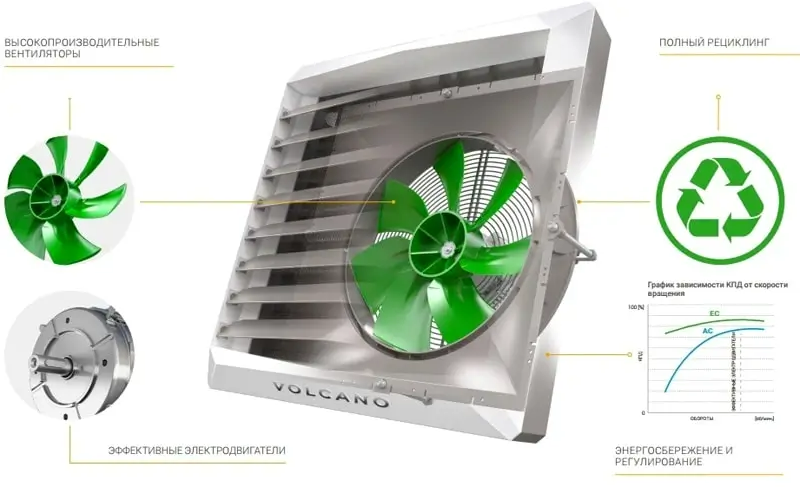

Модель оснащена энергоэффективным EC-двигателем, который обеспечивает низкое энергопотребление, тихую работу и возможность плавного регулирования скорости. Производительность до 6500 м³/ч делает дестратификатор оптимальным для складов, производственных цехов, торговых залов и спортивных объектов.

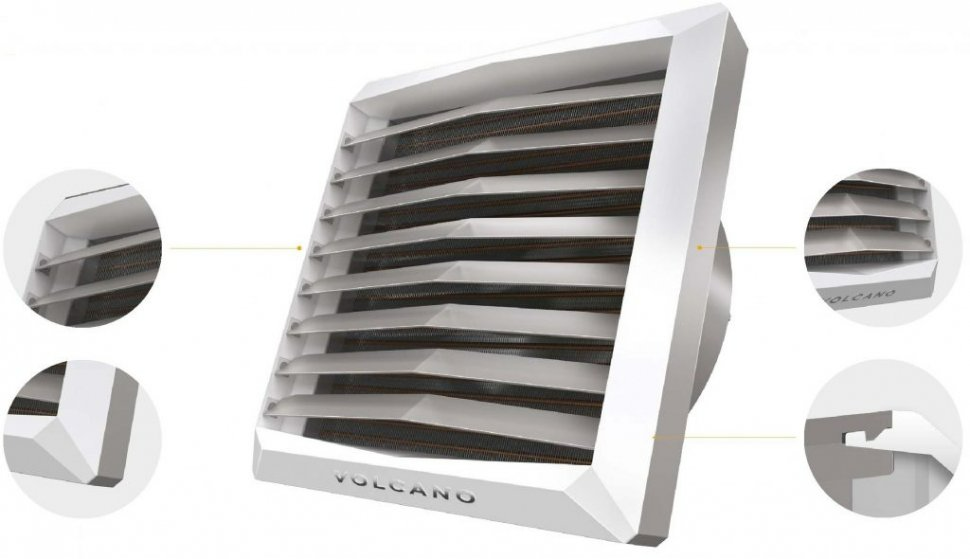

Smart Look — современный дизайн и продуманная эргономика
Серия VOLCANO VR-D MINI выполнена в концепции Smart Look — это современный индустриальный дизайн, сочетающий компактные габариты и аккуратный внешний вид. Устройство органично вписывается в интерьер торговых и общественных помещений, не создавая ощущения громоздкого промышленного оборудования.
Обтекаемая форма корпуса улучшает аэродинамику воздушного потока и снижает уровень шума, а лаконичное исполнение подчёркивает современный стиль оборудования. Smart Look — это не только эстетика, но и практичность: конструкция упрощает монтаж, обслуживание и обеспечивает надёжную работу в течение всего срока эксплуатации.
Конструкция и исполнение
Дестратификатор выполнен в прочной металлической конструкции с антикоррозийным покрытием, устойчивым к износу и воздействию промышленных условий. Оптимизированные лопасти вентилятора формируют направленный поток воздуха с высокой дальностью действия и равномерным распределением по всему объёму помещения.

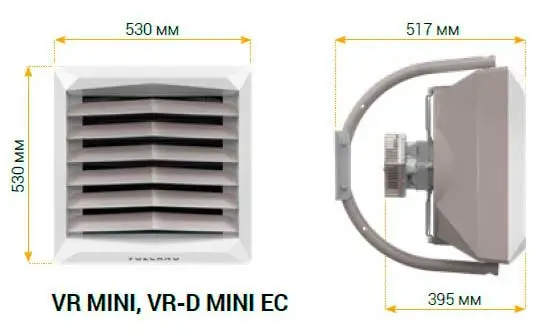

Габаритные размеры
Компактное исполнение MINI позволяет устанавливать устройство даже в условиях ограниченного пространства, а продуманная конструкция обеспечивает:
- стабильную и тихую работу;
- минимальные требования к обслуживанию;
- длительный срок службы;
- совместимость с системами автоматизации.
Использование дестратификатора позволяет снизить теплопотери и расходы на отопление до 30%, повысить энергоэффективность и улучшить микроклимат помещения.

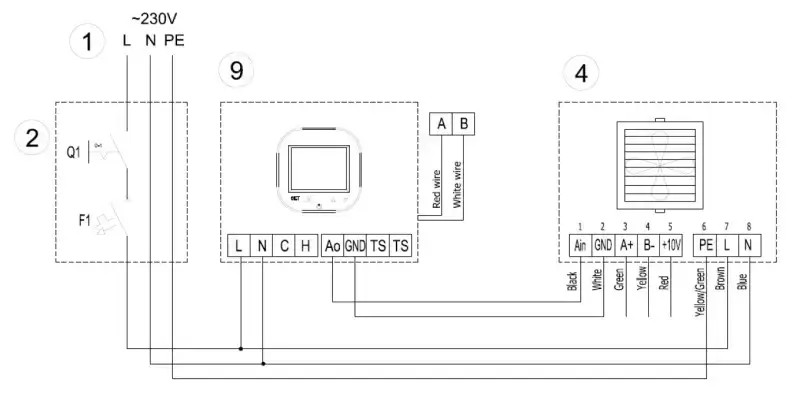

Пример схемы подключения
1.Питание ~230 V
- L – фаза
- N — ноль
- PE — заземление
То есть точка подключения электропитания всей системы.
2.Защитные элементы питания
- Q1 - автоматический выключатель
- F1 - предохранитель
Они защищают систему от перегрузок и КО.
9.Контроллер/панель управления HMI Volcano (HY)
Это блок управления, который:
- получает питание
- управляет дестратификатором
- передает сигналы (0–10 В, Modbus, датчики и т.п.)
Клеммы типа L, N, Ao, GND, TS – это уже его входы/выходы.
4.Дестратификатор Volcano VR-D MINI EC
Сам вентилятор:
- принимает питание (PE, L, N)
- принимает управляющий сигнал (0–10 V или A/B)
- имеет клеммы управления скоростью двигателя EC

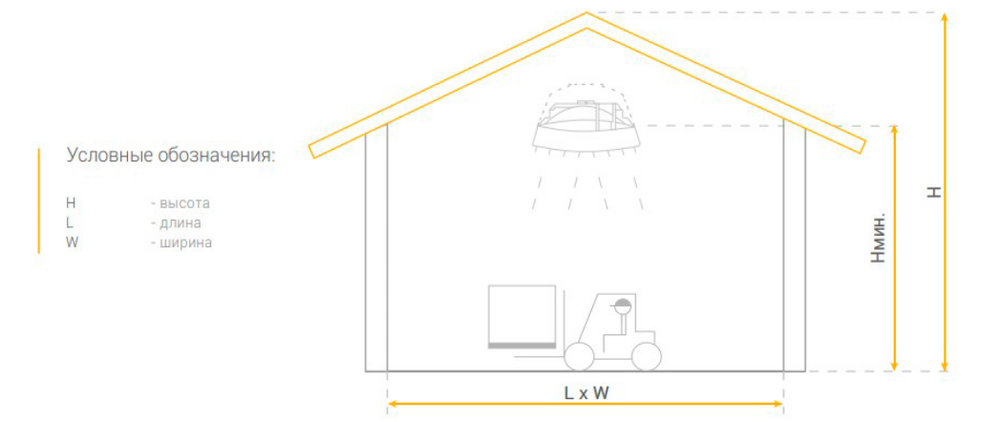

Способ подбора для помещений:
• Высота монтажа — не ниже, чем на 3/4 высоты объекта, считая высоту от пола.
Пример расчёта минимальной высоты монтажа дестратификатора VOLCANO VR-D MINI EC:
VR-D мин.H = H × ¾
Объект высотой H = 12 м, минимальная высота монтажа дестратификатора VOLCANO VR-D MINI EC:
VR-D мин.H = 12 м × ¾ = 9 м
• Определение количества дестратификаторов
а) объём над дестратификатором:
Объём над VR-D (VO VR-D) = Д × Ш × В / 8
Причём H/8, с учётом высоты монтажа от кровли ¼ × H или формы объекта, поэтому /2, что даёт H/8.
Интернет-магазин ТеплоПро предлагает оригинальное оборудование от VTS, профессиональные консультации и помощь в подборе оптимального решения под ваш объект.
