Описание

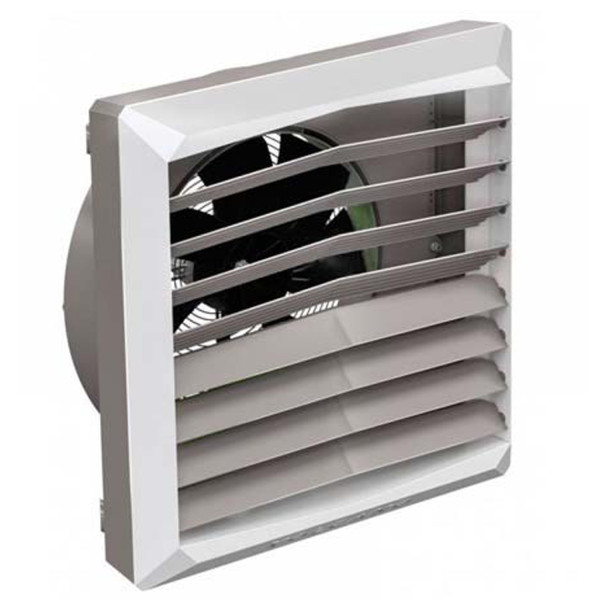

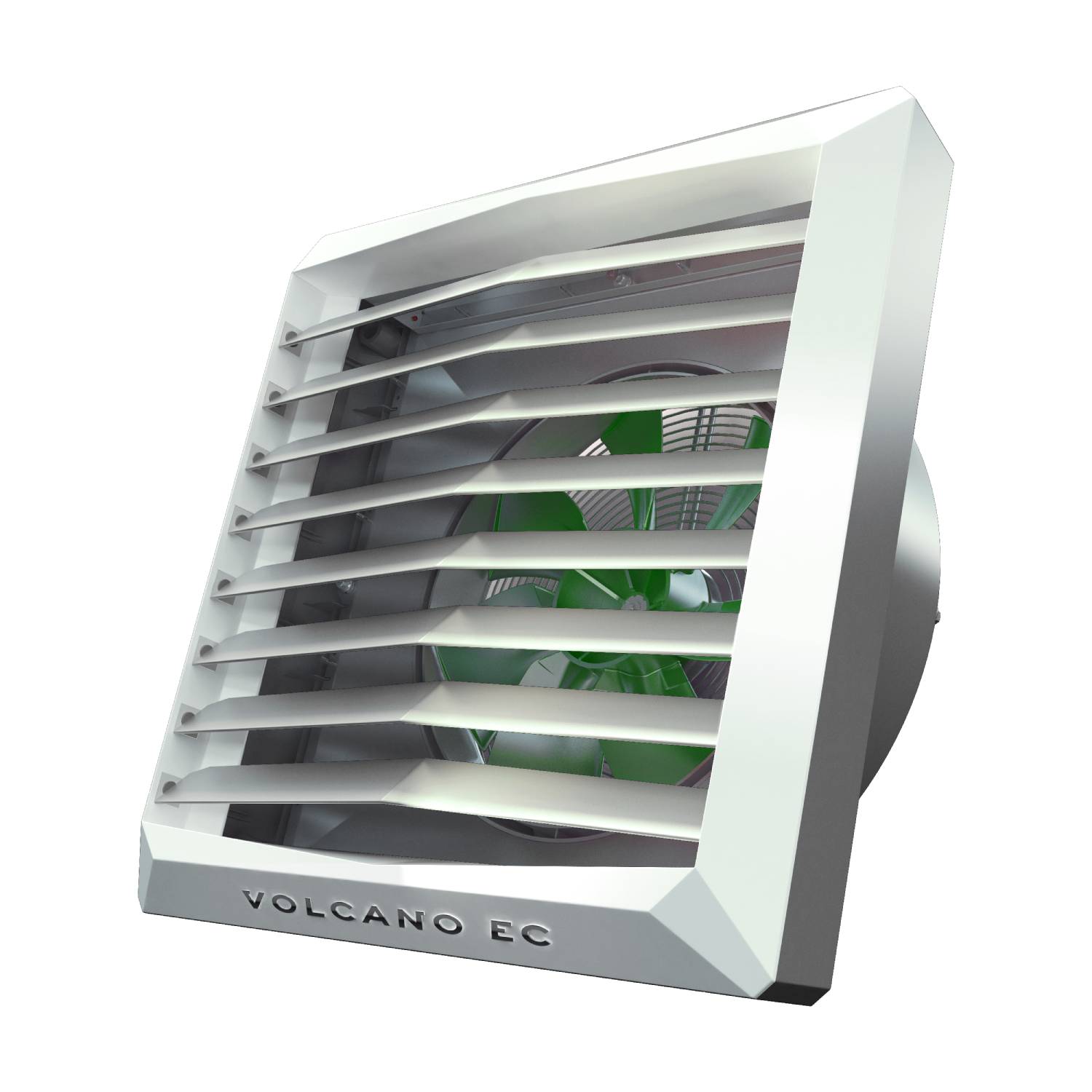

Дестратификатор VTS EuroHeat VOLCANO VR-D EC (2330 м³/ч, без нагрева) — энергоэффективное оборудование для устранения температурного расслоения воздуха в помещениях с большой высотой. Устройство перераспределяет накопившийся под потолком тёплый воздух обратно в рабочую зону, повышая комфорт и снижая теплопотери без использования дополнительных нагревательных элементов.
Производительность 2330 м³/ч оптимальна для небольших и средних по объёму помещений, где важно обеспечить стабильную циркуляцию воздуха и выравнивание температуры по всей высоте.

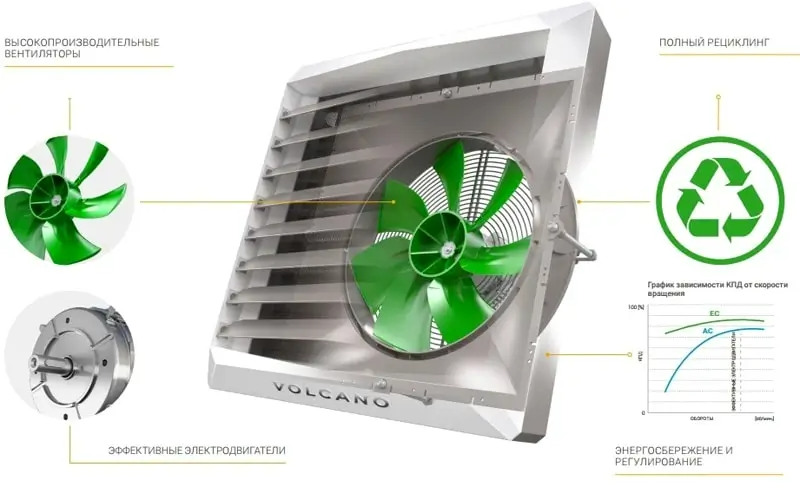

Модель оснащена современным EC-двигателем, который обеспечивает:
- сниженное энергопотребление;
- тихую работу;
- возможность плавного управления скоростью (0–10 В, Modbus);
- высокую точность регулирования под реальные условия эксплуатации.

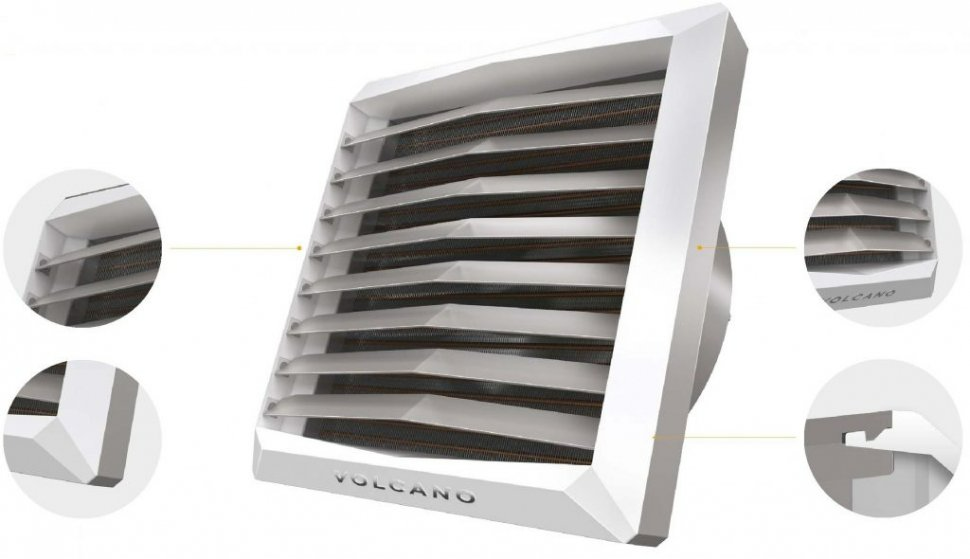

Smart Look — компактность и современный дизайн
Серия VOLCANO VR-D EC выполнена в концепции Smart Look — лаконичный индустриальный дизайн без лишних элементов. Компактный корпус и аккуратные формы позволяют использовать дестратификатор не только в промышленных, но и в торговых или общественных помещениях, где важен внешний вид оборудования.
Обтекаемая форма корпуса улучшает аэродинамику воздушного потока, снижает уровень шума и повышает эффективность распределения воздуха. Smart Look — это сочетание эстетики, функциональности и удобства монтажа.

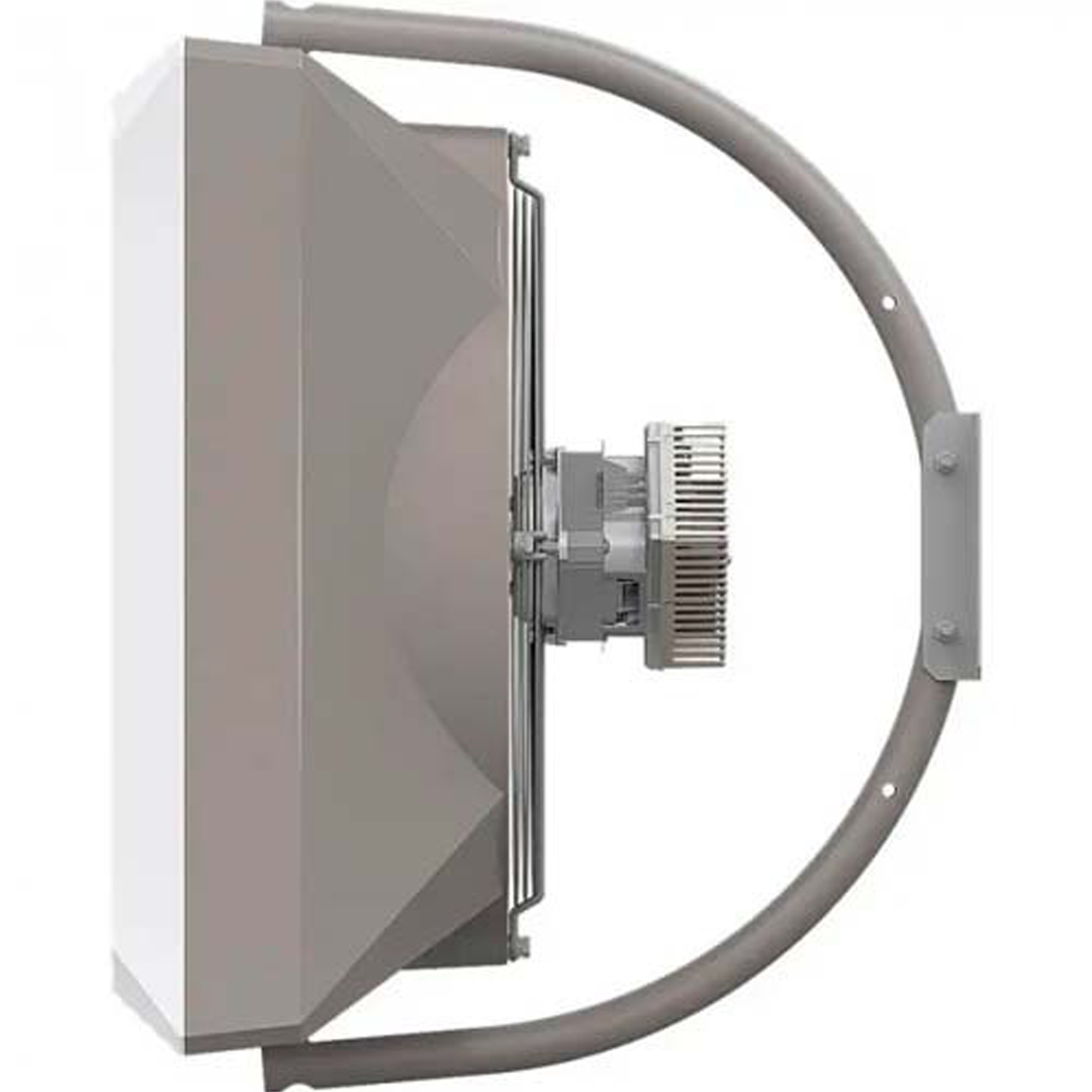

Конструкция и исполнение
Дестратификатор выполнен в прочной металлической конструкции с антикоррозийным покрытием, устойчивым к механическим нагрузкам и промышленным условиям эксплуатации.
Оптимизированная крыльчатка вентилятора формирует направленный воздушный поток с высокой дальностью действия, обеспечивая равномерное перемешивание воздуха по всему объёму помещения.
Конструкция рассчитана на:
- стабильную и долговременную работу;
- минимальные требования к обслуживанию;
- совместимость с системами автоматизации и диспетчеризации;
- эксплуатацию в режиме постоянной циркуляции воздуха.

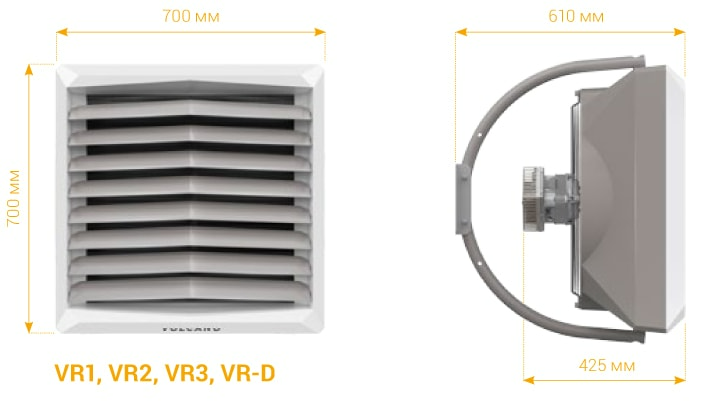

Габаритные размеры и монтаж

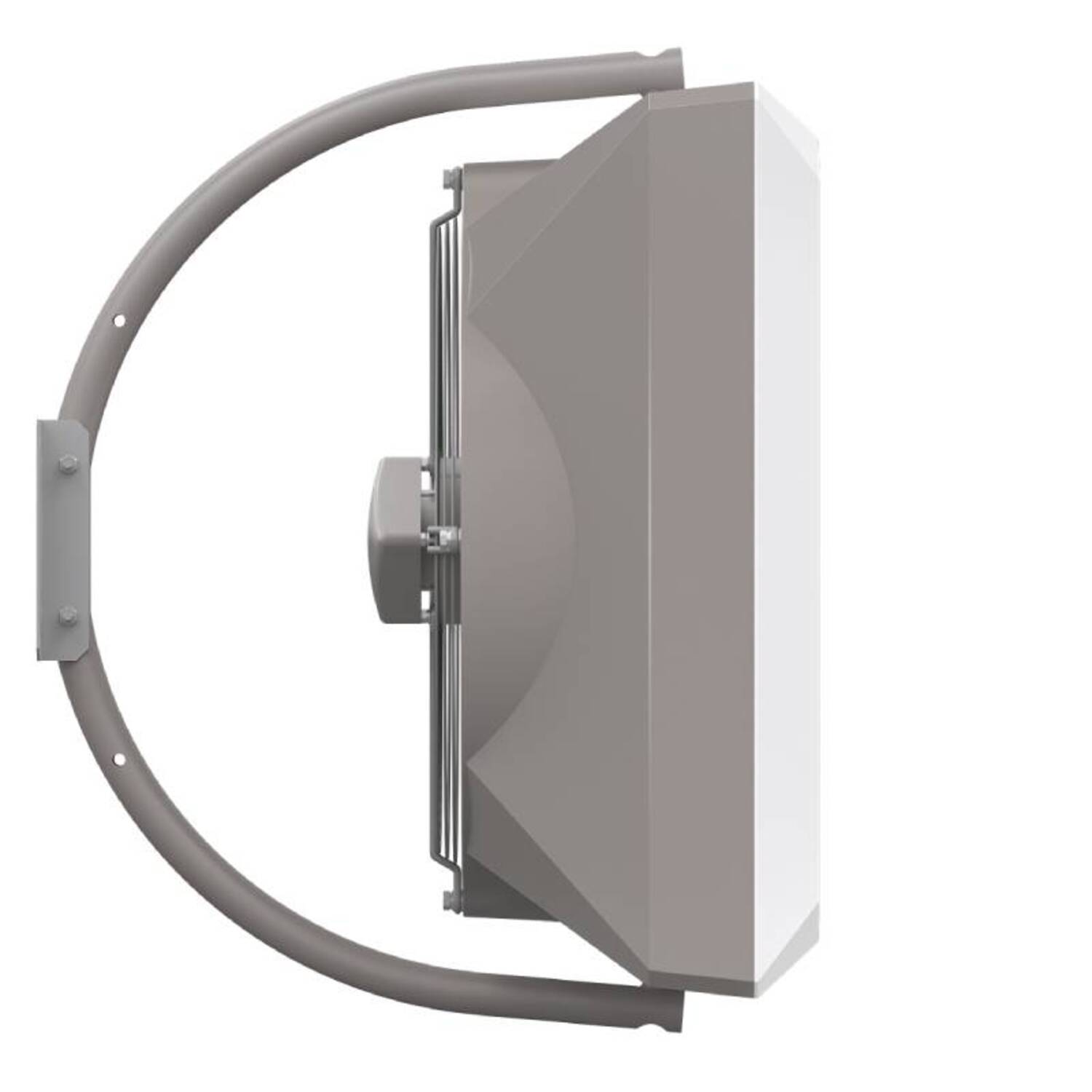

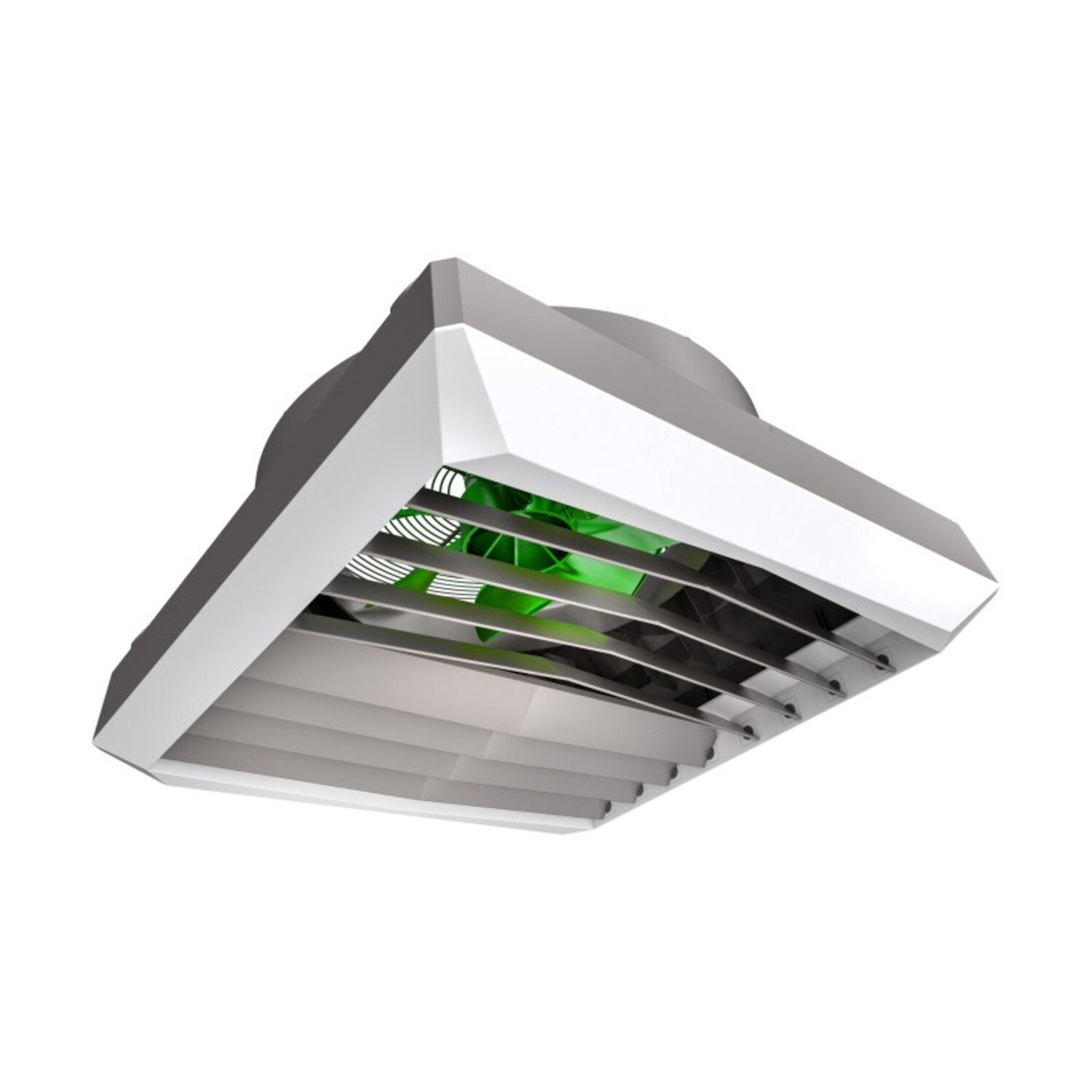

Компактные габариты позволяют устанавливать VOLCANO VR-D EC в условиях ограниченного пространства и использовать его как точечное решение для отдельных зон помещения. Монтаж возможен на потолочных или несущих конструкциях.

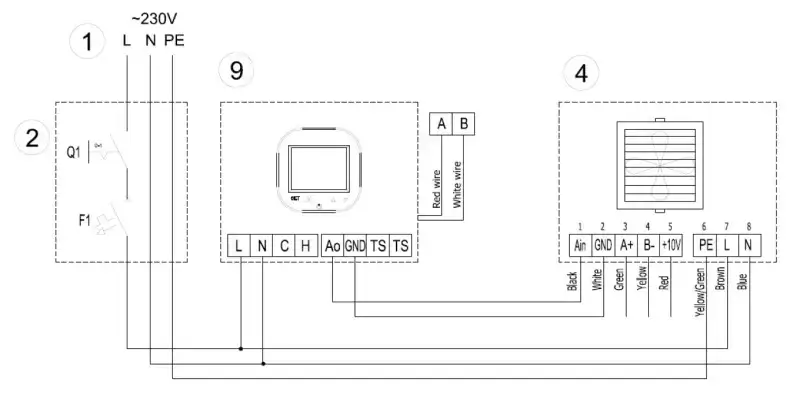

Пример схемы подключения
1.Питание ~230 V
- L – фаза
- N — ноль
- PE — заземление
То есть точка подключения электропитания всей системы.
2.Защитные элементы питания
- Q1 - автоматический выключатель
- F1 - предохранитель
Они защищают систему от перегрузок и КО.
9.Контроллер/панель управления HMI Volcano (HY)
Это блок управления, который:
- получает питание
- управляет дестратификатором
- передает сигналы (0–10 В, Modbus, датчики и т.п.)
Клеммы типа L, N, Ao, GND, TS – это уже его входы/выходы.
4.Дестратификатор Volcano VR-D MINI EC
Сам вентилятор:
- принимает питание (PE, L, N)
- принимает управляющий сигнал (0–10 V или A/B)
- имеет клеммы управления скоростью двигателя EC

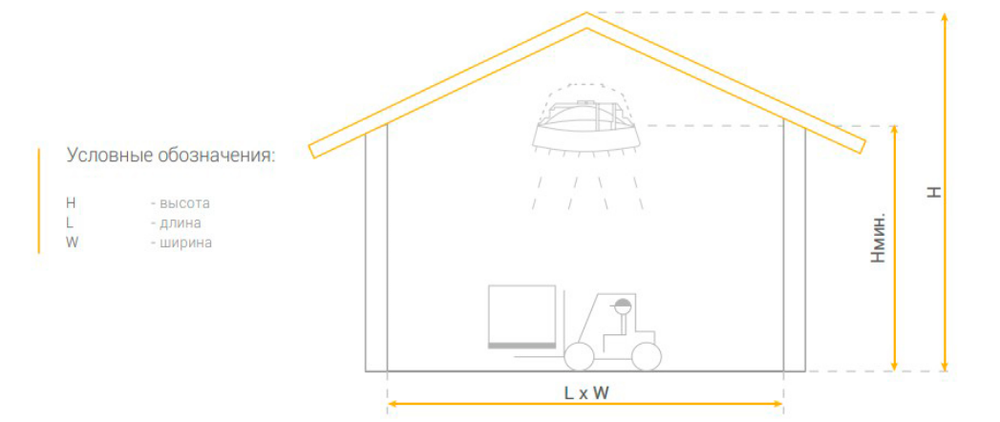

Способ подбора для помещения
1. Высота установки
Рекомендуемая высота монтажа — не ниже ¾ от общей высоты помещения, считая от уровня пола.
Формула расчёта минимальной высоты установки:
VR-D min.H = H × ¾
Пример:
При высоте помещения H = 8 м
VR-D min.H = 8 × ¾ = 6 м
2. Определение количества дестратификаторов
Для расчёта используется объём воздуха над установленным дестратификатором:
VO VR-D = Д × Ш × H / 8
Где деление на 8 учитывает:
- установку оборудования ниже кровли;
- форму объекта;
- эффективную зону перемешивания воздуха.
Такой подход позволяет корректно определить количество устройств и обеспечить максимальный эффект дестратификации.
Применение дестратификатора VOLCANO VR-D EC позволяет снизить теплопотери и расходы на отопление до 30%, повысить энергоэффективность здания и улучшить микроклимат без дополнительных затрат на нагрев.
Интернет-магазин ТеплоПро предлагает оригинальное оборудование от VTS, профессиональные консультации и помощь в подборе оптимального решения под конкретные параметры вашего объекта.
