Опис
Дестратифікатор VTS EuroHeat VOLCANO VR-D EC (2330 м³/год, без нагріву) - енергоефективне обладнання для усунення температурного розшарування повітря у приміщеннях з великою висотою. Пристрій перерозподіляє тепле повітря, що накопичилося під стелею, назад в робочу зону, підвищуючи комфорт і знижуючи тепловтрати без використання додаткових нагрівальних елементів.
Продуктивність 2330 м³/год оптимальна для невеликих та середніх за об'ємом приміщень, де важливо забезпечити стабільну циркуляцію повітря та вирівнювання температури по всій висоті.

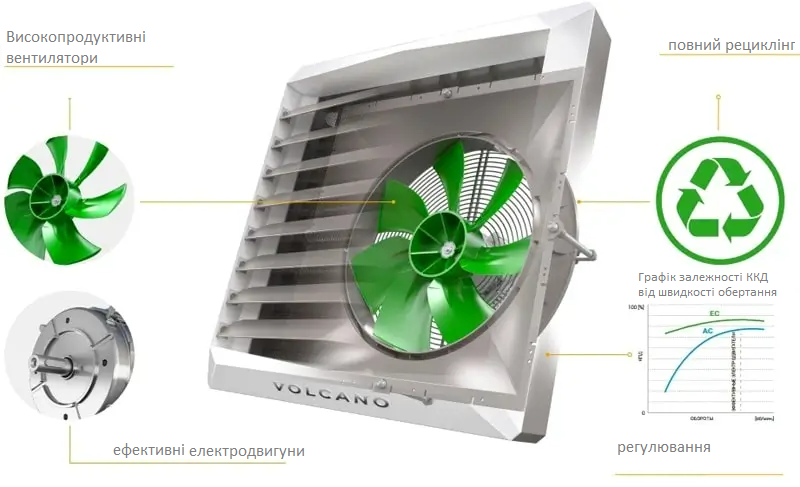

Модель оснащена сучасним EC-двигуном, який забезпечує:
- знижене енергоспоживання;
- тиху роботу;
- можливість плавного керування швидкістю (0-10 В, Modbus);
- високу точність регулювання під реальні умови експлуатації.
Smart Look - компактність та сучасний дизайн
Серія VOLCANO VR-D EC виконана в концепції Smart Look – лаконічний індустріальний дизайн без зайвих елементів. Компактний корпус та акуратні форми дозволяють використовувати дестратифікатор не тільки у промислових, але й у торгових чи громадських приміщеннях, де важливий зовнішній вигляд обладнання.
Обтічна форма корпусу покращує аеродинаміку повітряного потоку, знижує рівень шуму та підвищує ефективність розподілу повітря. Smart Look - це поєднання естетики, функціональності та зручності монтажу.
Конструкція та виконання
Дестратифікатор виконаний у міцній металевій конструкції з антикорозійним покриттям, стійким до механічних навантажень та промислових умов експлуатації.
Оптимізована крильчатка вентилятора формує спрямований повітряний потік із високою дальністю дії, забезпечуючи рівномірне перемішування повітря по всьому об'єму приміщення.
Конструкція розрахована на:
- стабільну та довготривалу роботу;
- мінімальні вимоги до обслуговування;
- сумісність із системами автоматизації та диспетчеризації;
- експлуатацію у режимі постійної циркуляції повітря.
Габаритні розміри та монтаж
Компактні габарити дозволяють встановлювати VOLCANO VR-D EC в умовах обмеженого простору та використовувати його як точкове рішення для окремих зон приміщення. Монтаж можливий на стельових чи несучих конструкціях.
Приклад схеми підключення
1. Харчування ~230 V
- L – фаза
- N - нуль
- PE - заземлення
Тобто, точка підключення електроживлення всієї системи.
2. Захисні елементи живлення
- Q1 – автоматичний вимикач
- F1 - запобіжник
Вони захищають систему від перевантажень та КО.
9.Контролер/панель управління HMI Volcano (HY)
Це блок управління, який:
- отримує харчування
- керує дестратифікатором
- передає сигнали (0-10 В, Modbus, датчики тощо)
Клеми типу L, N, Ao, GND, TS – це його входи/виходи.
4. Дестратифікатор Volcano VR-D MINI EC
Сам вентилятор:
- приймає харчування (PE, L, N)
- приймає сигнал керування (0–10 V або A/B)
- має клеми керування швидкістю двигуна EC
Спосіб підбору для приміщення

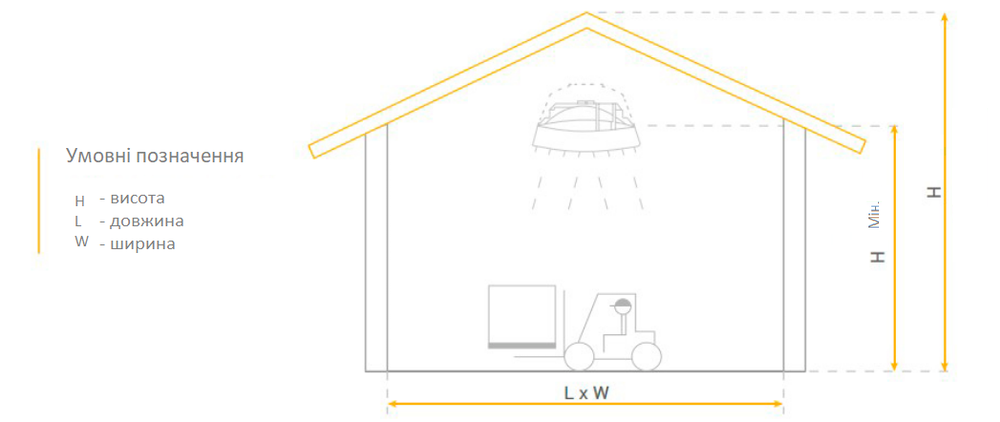

1. Висота установки
Рекомендована висота монтажу — не нижче від загальної висоти приміщення, рахуючи від рівня підлоги.
Формула розрахунку мінімальної висоти установки:
VR-D min.H = H × ¾
Приклад:
При висоті приміщення H = 8 м
VR-D min.H = 8 × ¾ = 6 м
2. Визначення кількості дестратифікаторів
Для розрахунку використовується обсяг повітря над встановленим дестратифікатором:
VO VR-D = Д × Ш × H / 8
Де розподіл на 8 враховує:
- встановлення обладнання нижче покрівлі;
- форму об'єкта;
- ефективну зону перемішування повітря.
Такий підхід дозволяє коректно визначити кількість пристроїв та забезпечити максимальний ефект дестратифікації.
Застосування дестратифікатора VOLCANO VR-D EC дозволяє знизити тепловтрати та витрати на опалення до 30%, підвищити енергоефективність будівлі та покращити мікроклімат без додаткових витрат на нагрівання.
Інтернет-магазин ТеплоПро пропонує оригінальне обладнання від VTS, професійні консультації та допомогу у підборі оптимального рішення під конкретні параметри вашого об'єкту.
