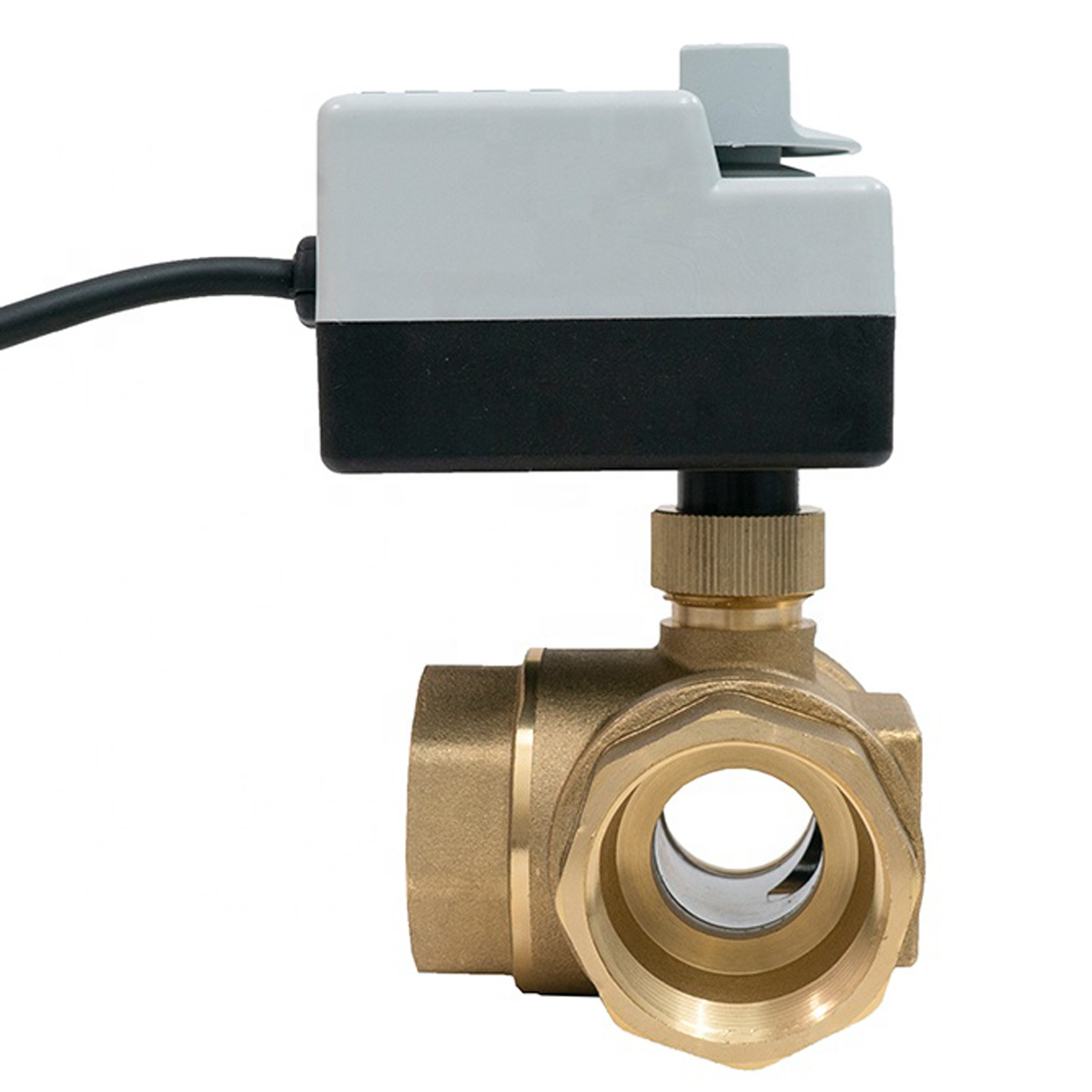

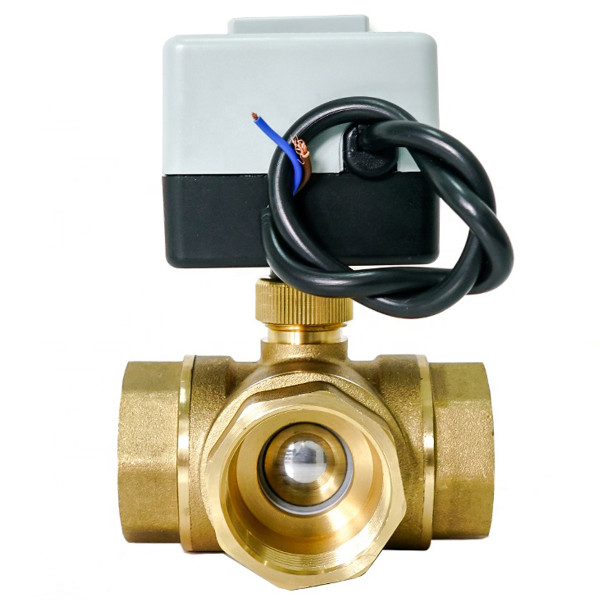

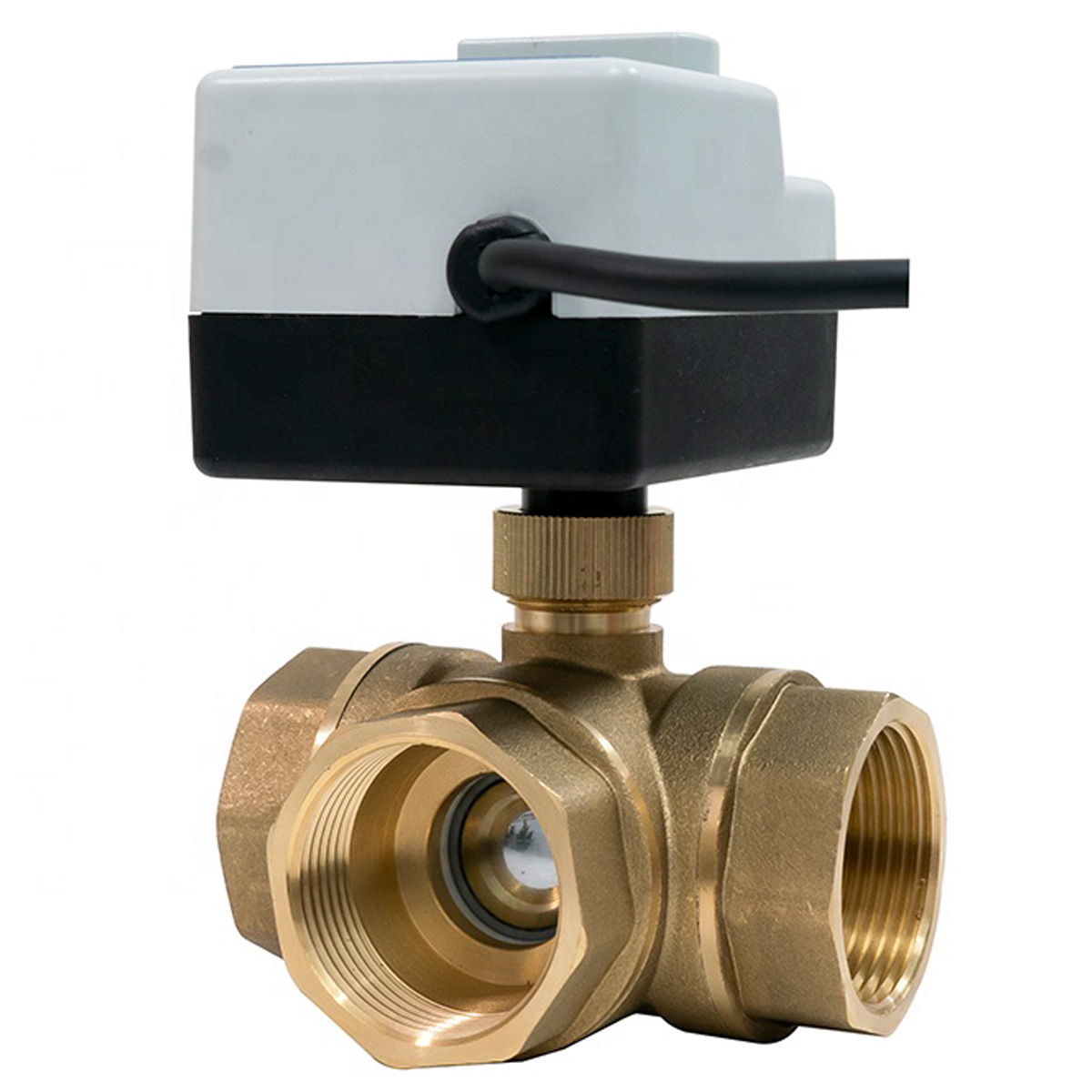

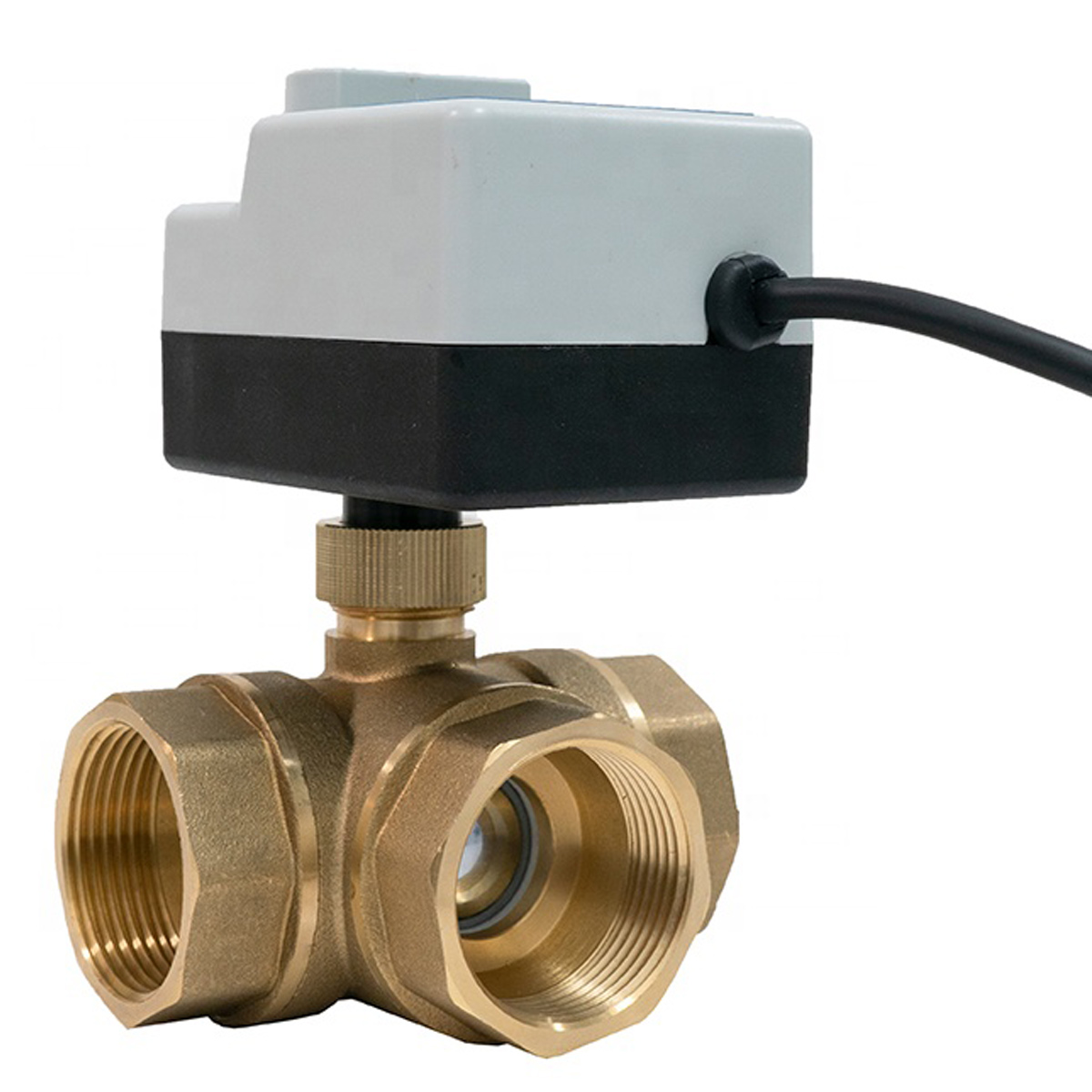

3-ходовий кульовий клапан н/в 3/4" DN20 з електроприводом Tervix Pro Line ORC 3-way

3-ходовий кульовий клапан н/в 3/4" DN20 з електроприводом Tervix Pro Line ORC 3-way

Призначений для встановлення в cистеми опалення, вентиляції та кондиціонування (HVAC), фанкойли, соларні системи, системи автоматичного управління водопостачанням, системи нагріву води та інше, в якості перемикаючих елементів. Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата або перемикача.

Принцип роботи:

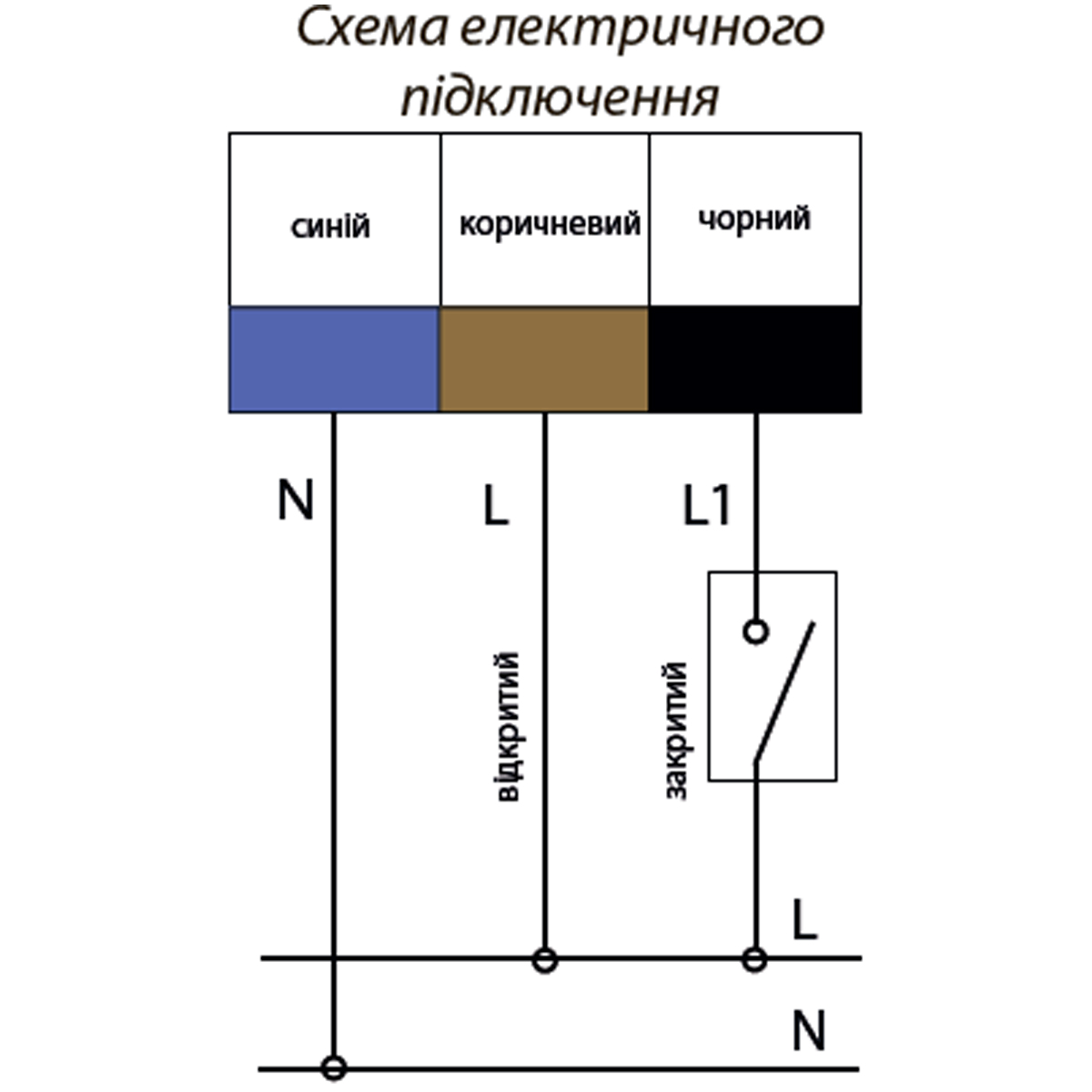

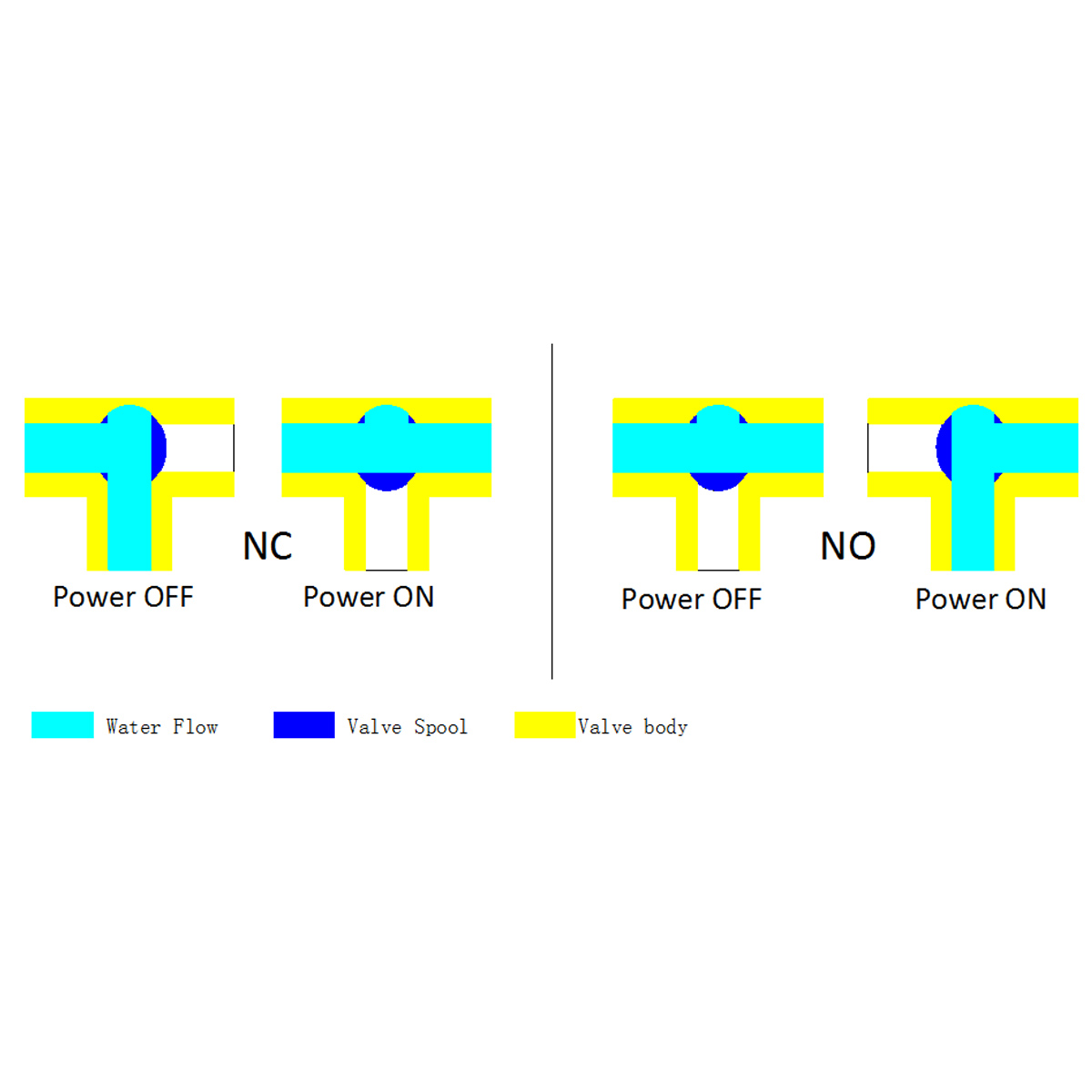

Клапан з приводом має початкове положення «прохідний» - коли фаза (L) подається тільки на коричневий провід. При подачі напруги на управляючий чорний провід, привід повертає шток клапану на 90 ^оС і перемикає потік рідини в іншу гілку. При знятті напруги з управляючого чорного проводу - клапан повертається у початкове положення. Поточне положення клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно до клапану - прохідний. Якщо ручка вирівняна уздовж клапана, стрілка вказує який протік зараз закритий.

Переваги:

• Індикація відкрито/закрито
• Ручне управління
• Легкий монтаж/демонтаж приводу
• Гарантія 2 роки

Монтаж / демонтаж приводу:

Увага! Привід може бути встановлений на клапані тільки в одному положенні через форму штока клапана і сідла приводу. Щоб не пошкодити корпус приводу, рекомендується, перед монтажем клапана, демонтувати привід.

Демонтаж: відкрутіть накидну гайку та зніміть привід з клапана. Монтаж - поєднайте сідло привода зі штоком клапана та закрутіть накидну гайку.
