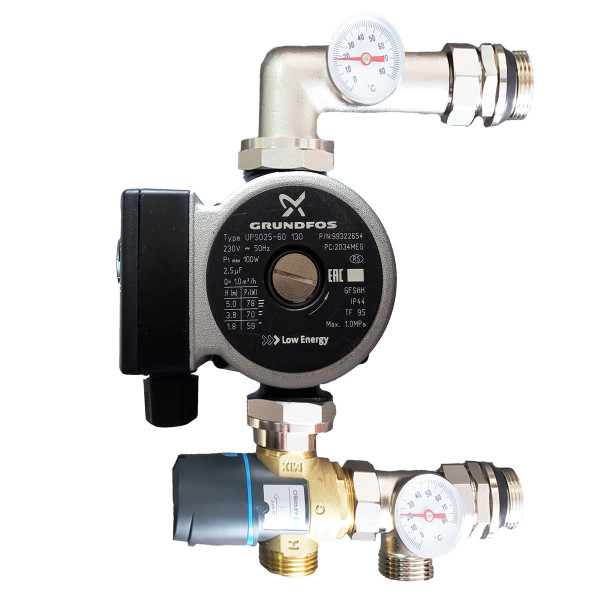

Змішувальний вузол 1" для теплої підлоги Tervix Mixset з нечастотним насосом та клапаном ATM561

Змішувальний вузол 1" для теплої підлоги Tervix Mixset з нечастотним насосом та клапаном ATM561

Розроблений як перемикач між системою опалення з боку джерела тепла і розподільчою гребінкою (колектором) для теплої підлоги. Він використовується для підготовки теплоносія до заданої температури, який потім подається в систему обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

Принцип роботи:

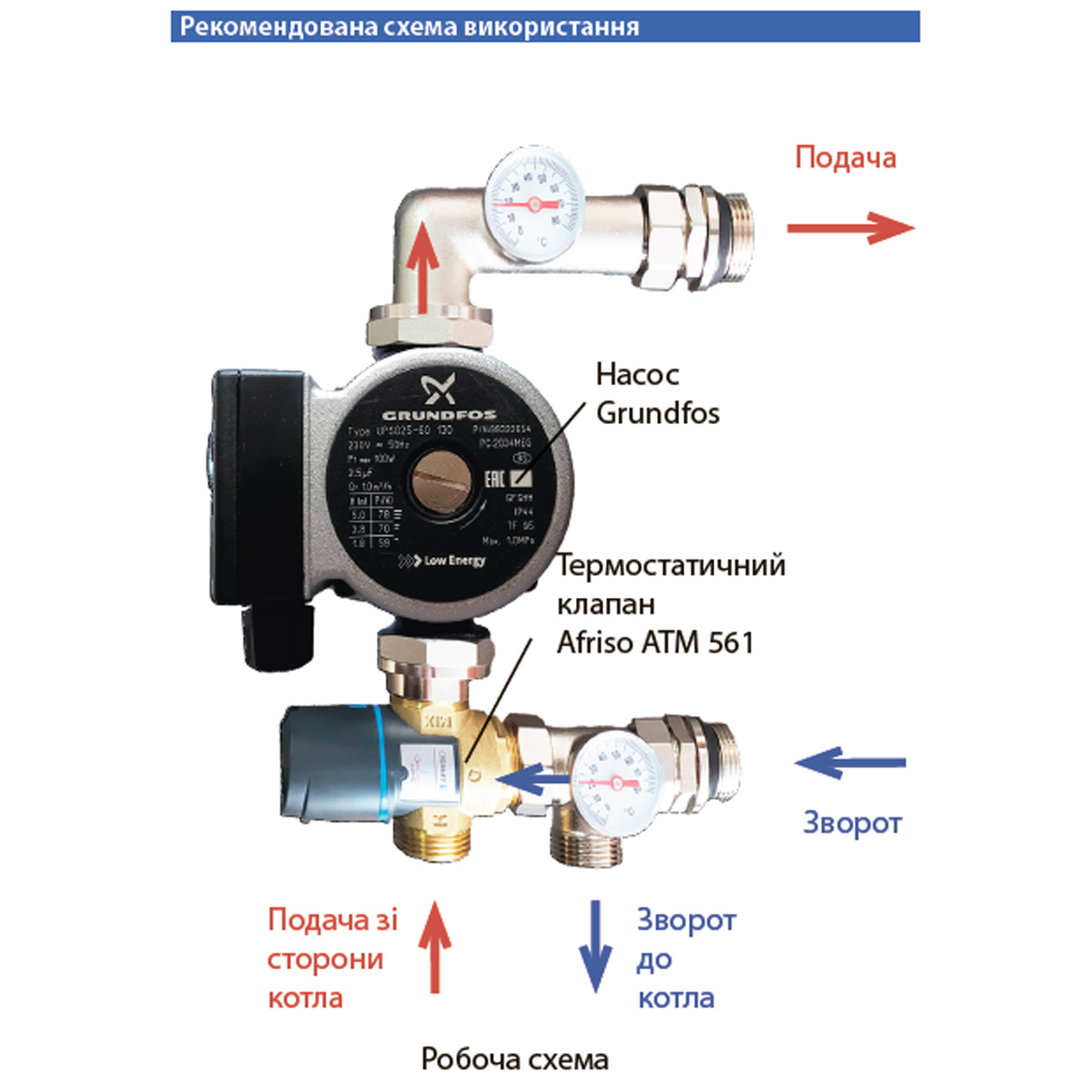

Теплоносій, що подається з джерела тепла, надходить на термостатичний клапан (входить в комплект). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (входить в комплект). Також, для візуального контролю температури теплоносія, на подачі та звороті передбачені термометри. Залишки теплоносія на звороті подаються на догрів до джерела тепла. Після термостатичного клапану теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку.

Підключення:

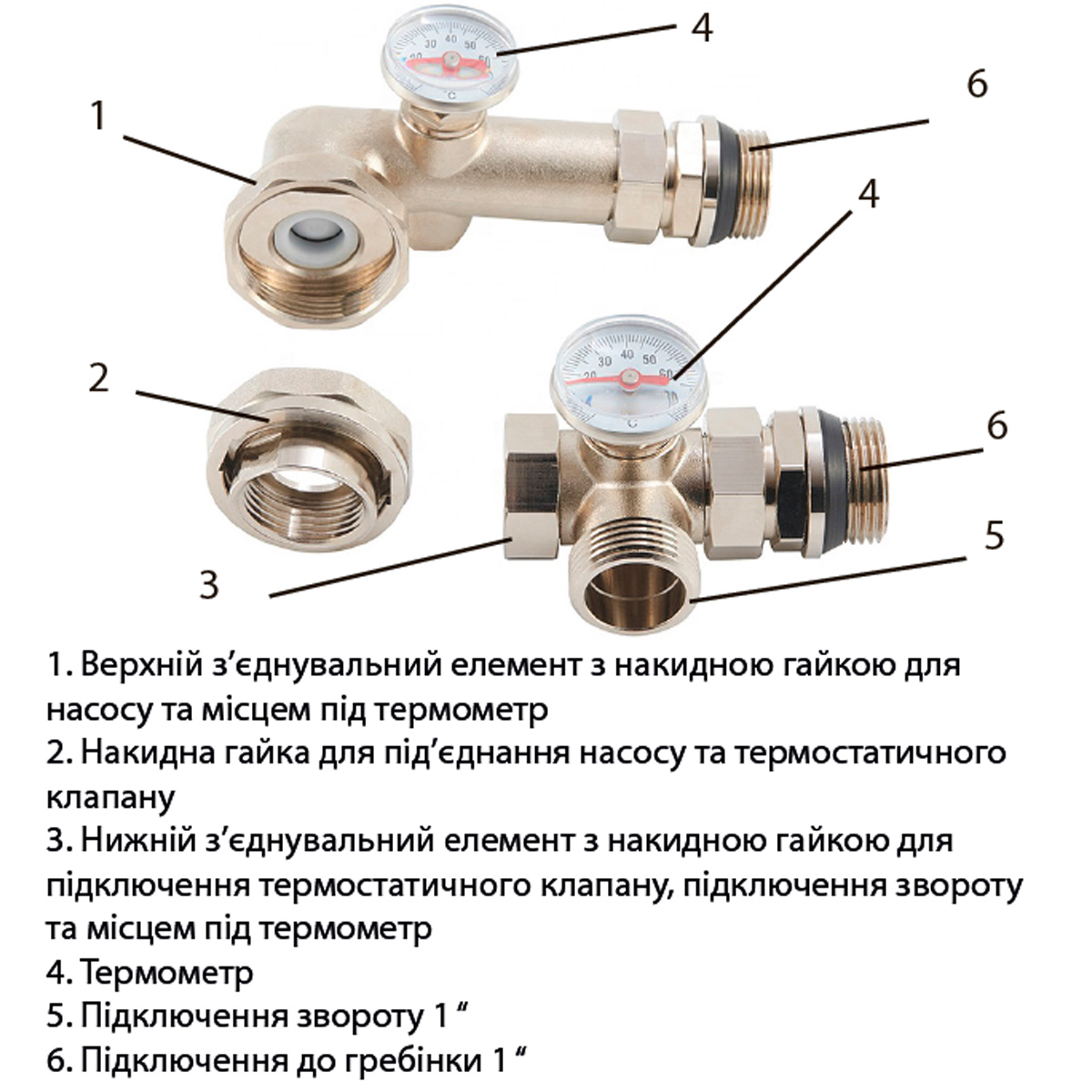

Змішувальний вузол повинен бути підключений до опалювальної системи з боку джерела тепла - зовнішня різьба 1’’. В комплекті йде змішувальний клапан ATM 561 (Afriso) та насос Grundfos UPS 025-60. Рекомендується також використовувати кульові крани для підключення вузла до джерела тепла та до розподільчої гребінки. Змішувальний вузол з’єднується з розподільчою гребінкою зовнішньою різьбою 1’’. На змішувальний вузол можна встановити циркуляційний насос з базою 130 та 180 мм. Насос кріпиться двома накидними гайками.
