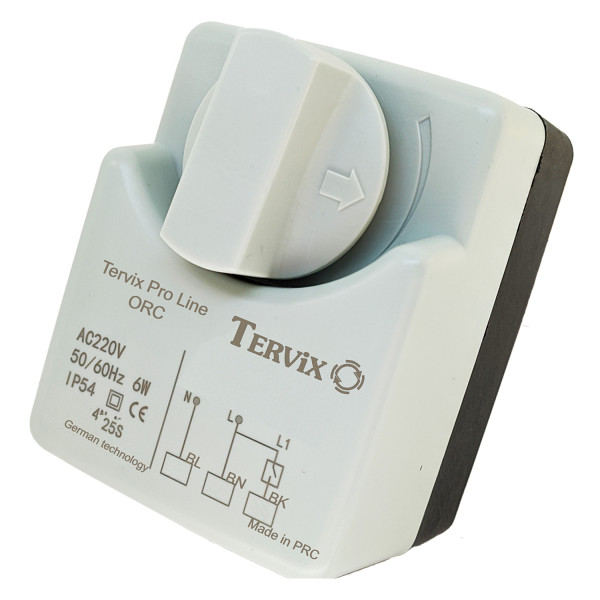

Трехходовой шаровой клапан н/з 1" DN25 с электроприводом Tervix Pro Line ORC 3-way

Трехходовой шаровой клапан н/з 1" DN25 с электроприводом Tervix Pro Line ORC 3-way

Предназначен для установки в системы отопления, вентиляции и кондиционирования (HVAC), фанкойлы, соларные системы, системы автоматического управления водоснабжением, системы нагрева воды и прочее, в качестве переключающих элементов. Шаровые клапаны с приводом управляются сигналом SPST и могут работать от любого термостата или переключателя.

Принцип действия

Клапан с приводом имеет начальное положение «проходной» - когда фаза (L) подается только на коричневый провод. При подаче напряжения на управляющий черный провод, привод поворачивает шток клапана на 900 и переключает поток жидкости в другую ветку. При снятии напряжения с управляющего черного провода - клапан возвращается в исходное положение. Текущее положение клапана определяется положением ручки на приводе. Если ручка расположена перпендикулярно к клапану - проходной. Если ручка выровнена вдоль клапана - 900. То есть стрелка указывает какой проток сейчас закрыт.

Преимущества:

• Индикация открыто/закрыто
• Ручное управление
• Легкий монтаж/демонтаж привода
• Гарантия 2 года

Монтаж/демонтаж привода

Внимание! Привод может быть установлен на клапане только в одном положении из-за формы штока клапана и седла привода. Чтобы не повредить корпус привода, рекомендуется, перед монтажом клапана, демонтировать привод.

Демонтаж: открутите накидную гайку и снимите привод с клапана. Монтаж - соедините седло привода со штоком клапана и закрутите накидную гайку.

Эксплуатация

Шаровые клапаны ORC состоят из двух основных элементов: клапана и электрического привода. Клапаны ORC разрешается устанавливать без электрического привода. После монтажа клапана привод можно установить в любое время. Во время эксплуатации привод может быть заменен без необходимости слива теплоносителя или остановки системы. В случае сбоя питания шар клапана останется в последнем положении. Чтобы открыть или закрыть клапан вручную, нужно нажать на ручку и повернуть ее в соответствующем направлении. После восстановления электроснабжения клапан самостоятельно вернется к автоматической работе.
