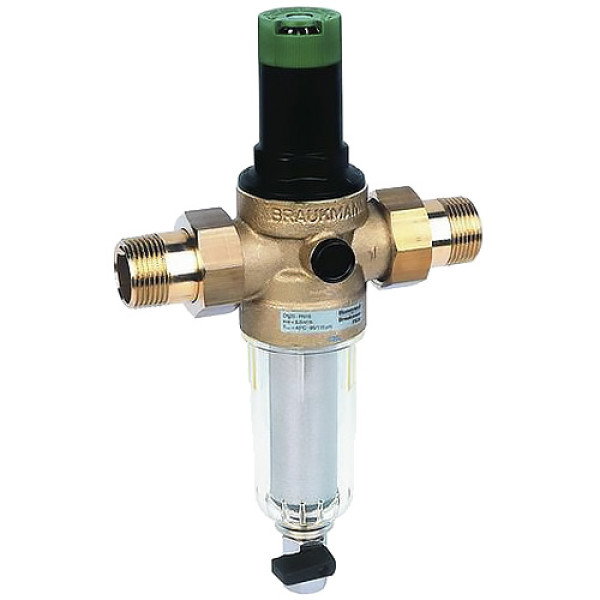

Компактный фильтр для холодной воды Honeywell 1" 100 мкм 40°С c регулятором давления

Компактный фильтр для холодной воды Honeywell 1" 100 мкм 40°С c регулятором давления​

Комбинированный промывной фильтр FK06 - комбинация фильтра тонкой очистки и клапана понижения давления. Фильтр обеспечивает непрерывную подачу фильтрованной воды, предотвращая попадание инородных тел, таких как крупинки ржавчины, песок, волокна пакли и др. Фильтрат легко удаляется в процессе промывки. Клапан понижения давления исключает выход из строя оборудования вследствие чрезмерного давления и понижает потребление воды. Компактный размер позволяет установить комбинированный фильтр в условиях с ограниченным пространством.

Область применения: среда - вода, входное давление - максимум 16 бар, выходное давление - 1,5 - 6 бар

Особенности и преимущества модели:

• протестирован по требованиям DIN/DVGW
• простая сборка
• легкая настройка выходного давления
• настройка читается на настроечной шкале
• настроечная пружина не вступает в контакт с водой
• картридж клапана может полностью меняться
• подача фильтрованной воды не прекращается в процессе промывки
• колебания входного давления не оказывают влияния на выходное давление
• сетка и колба фильтра могут меняться
• сбалансированное седло клапана
• может оснащаться входным обратным клапаном
• проверенная и надёжная конструкция
• соответствует требованиям KTW

Конструкция:

• корпус с соединениями G 1/4" под манометр с обеих сторон
• резьбовые соединения (версия А)
• картридж клапана с диафрагмой и седлом клапана
• пружинный стакан со шкалой и ручкой настройки
• настроечная пружина
• сетка фильтра тонкой очистки с колбой
• шаровой клапан
• поставляется без манометра!

Материалы:

• корпус: латунь, устойчивая к вымыванию цинка
• фитинги: латунь
• картридж клапана: высококачественный синтетический материал
• пружинный стакан со шкалой и ручкой настройки: высококачественный синтетический материал
• пружина: пружинная сталь
• сетка фильтра: нержавеющая сталь
• колба фильтра: ударопрочный синтетический материал или латунь, устойчивая к вымыванию цинка
• диафрагма: армированный NBR
• уплотнения: NBR

Характеристики:

• монтажное положение: горизонтальное, колбой фильтра вниз
• максимальное рабочее давление: 16 бар
• максимальная рабочая температура: +40°С с прозрачной колбой, +70°С с колбой из латуни
• присоединение: 1"
• размеры фильтруемых частиц: 100 мкм
• номинальный диаметр DN: 25 мм
• масса: 1,5 кг
• пропускная способность Kvs: 6,0

Габариты:

• L: 180 мм
• I: 100 мм
• H: 111 мм
• h: 180 мм
• D: 61 мм

ПРИМЕР ПОДКЛЮЧЕНИЯ:
