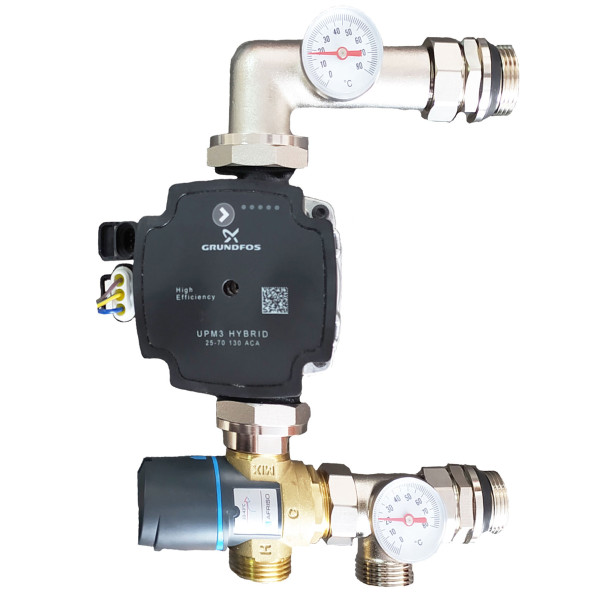

Смесительный узел 1" для теплого пола Tervix Mixset с частотным насосом та клапаном ATM561

Смесительный узел 1" для теплого пола Tervix Mixset с частотным насосом та клапаном ATM561

Разработан как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки теплоносителя к заданной температуре, которая затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Принцип действия:

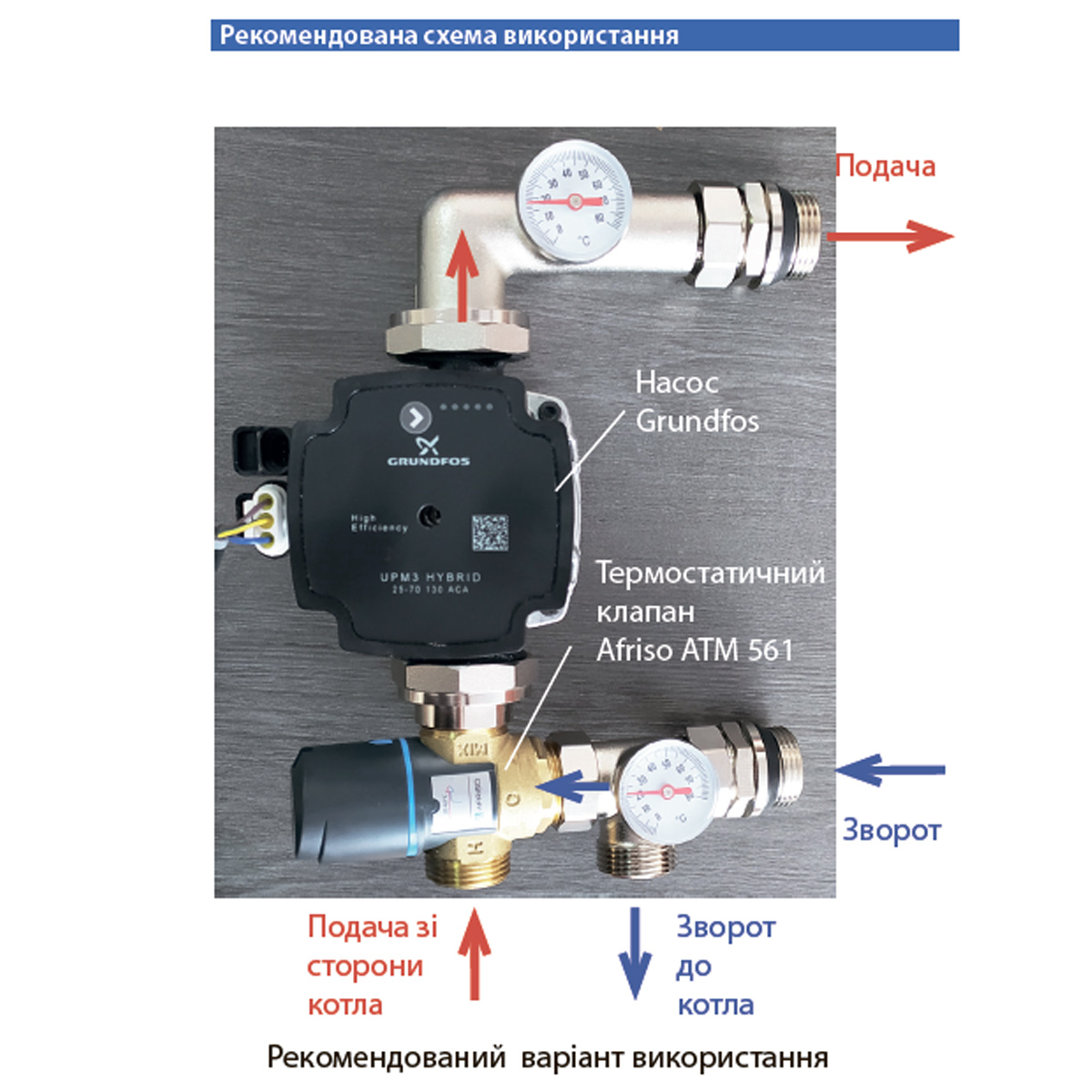

Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан (в комплект не входит). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (в комплект не входит). Также для визуального контроля температуры теплоносителя на подаче и обороте предусмотрены термометры. Остатки теплоносителя на обороте подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку.

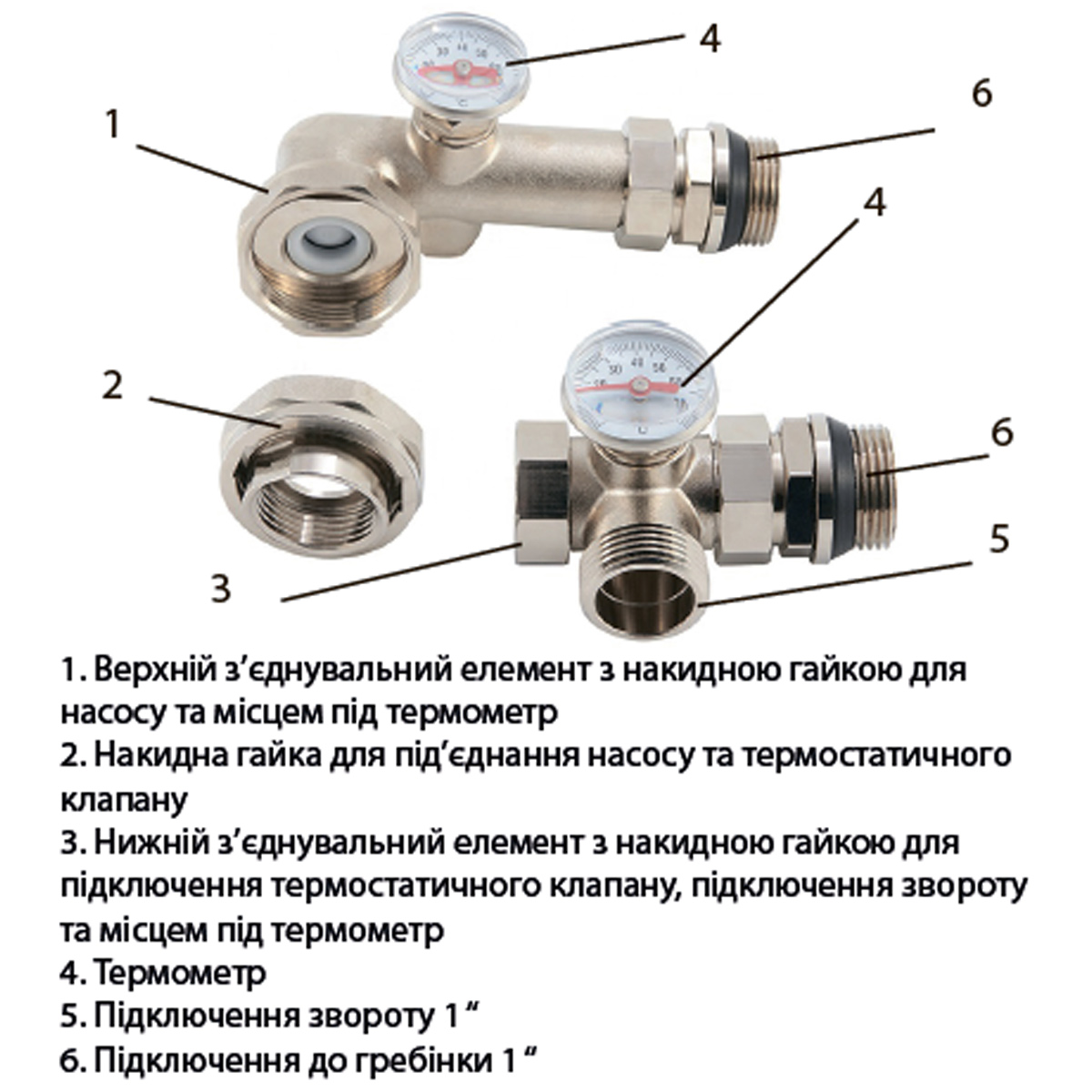

Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла - наружная резьба 1". Рекомендуем использовать смесительный клапан ATM 561 (Afriso) и шаровые краны для подключения узла к источнику тепла и к распределительной гребенке резьбой 1". На смесительный узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.
