Комплект автоматики KHC

АВТОМАТИКА ДЛЯ СЕРИИ МС

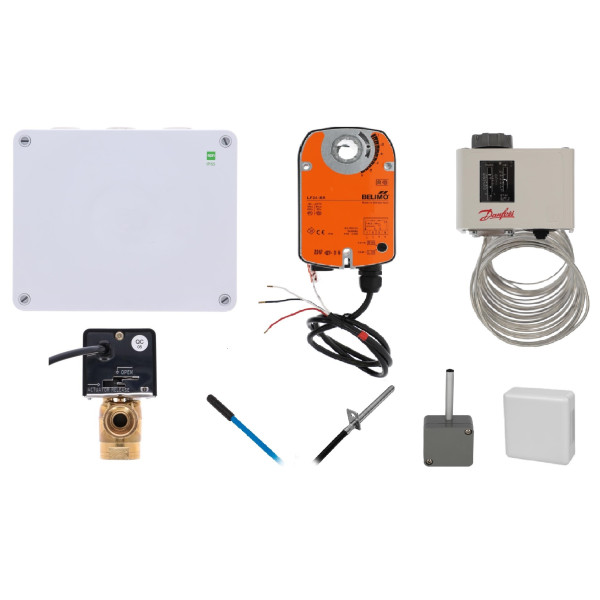

Комплект автоматики KHC

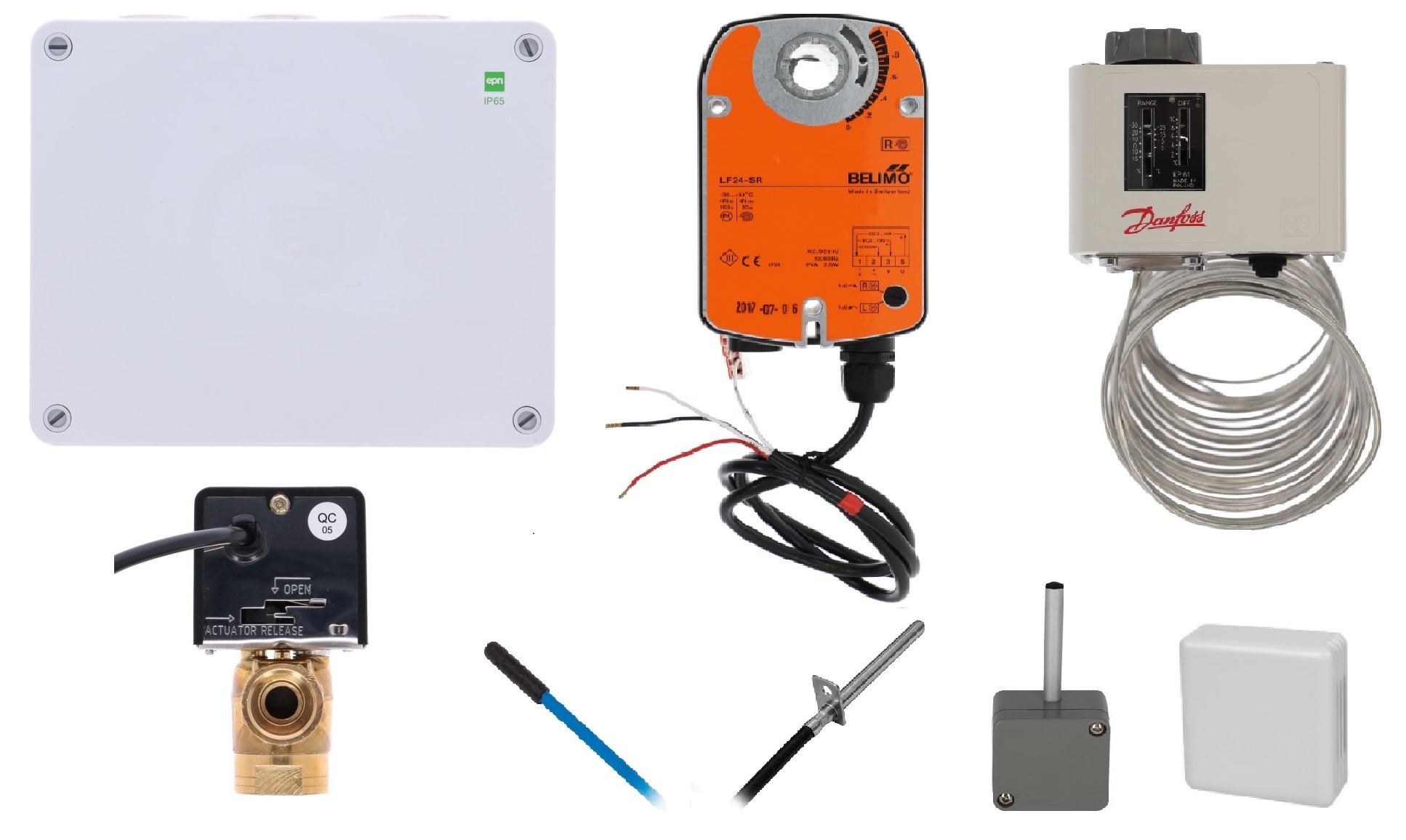

В полный комплект автоматики входят:

Щит управления:

Отвечает за точное регулирование работы отопительно-вентиляционного оборудования.

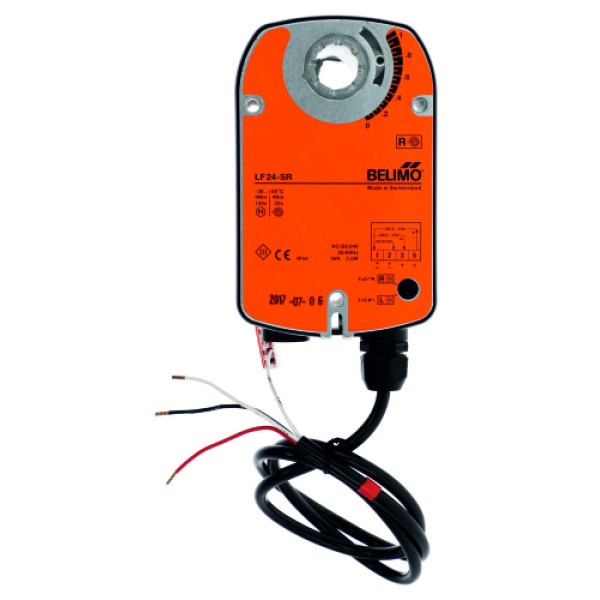

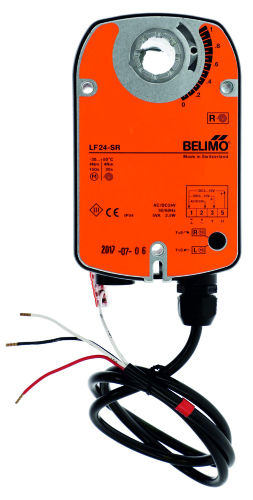

Сервопривод 0-10 V с возвратной пружиной:

Позволяет автоматически управлять заслонками внешнего и рециркуляционного воздуха, которые позволяют регулировать степень смешивания воздуха с текущими потребностями.

• Питание / Частота: AC /DC 24 В 50-60Гц
• Условия работы:  -30-50°C
• Время движения: 150с / 90°C
• Степень защиты корпуса: IP 54​​

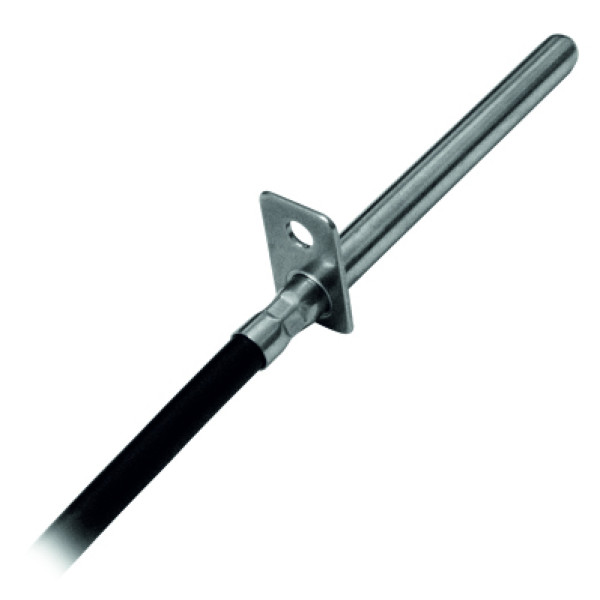

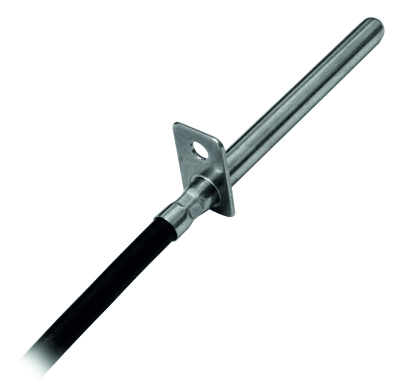

​Датчик температуры приточного воздуха

Измеряет температуру воздуха за теплообменником, приспособлен для установки на направляющих жалузях.

• Измерительный элемент: PT1000 класс В
• Длина кабеля: 1500мм
• ​Рабочая температура: до 105 °C

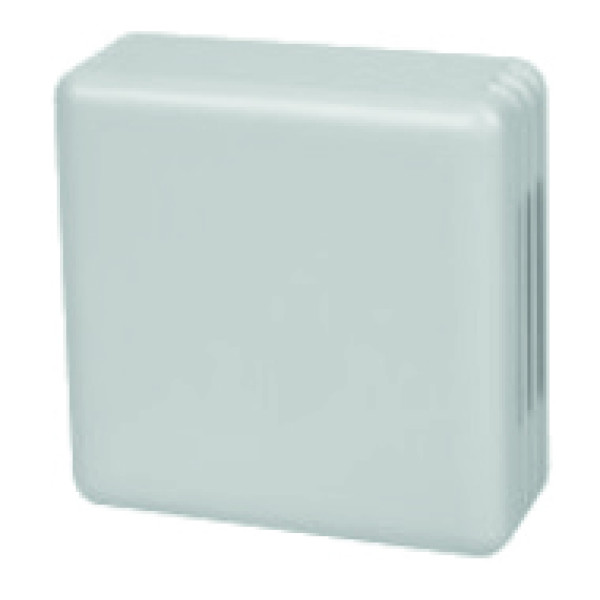

​Датчик температуры в помещении

Приспособленный к настенному монтажу, позволяет измерять температуру в помещении.

• Измерительный элемент: PT1000 класс В

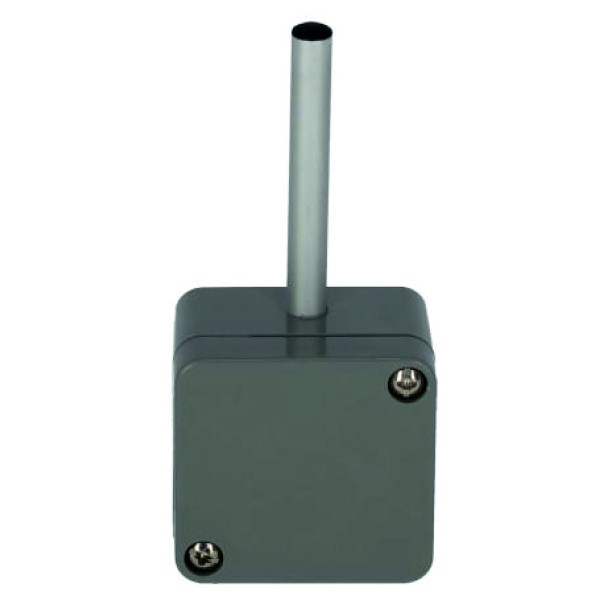

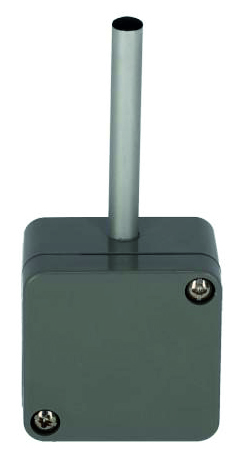

​Датчик наружной температуры

Датчик с повышенной IP, подходит для монтажа снаружи.

• Измерительный элемент: PT1000 класс В
• Степень защиты корпуса: IP 65

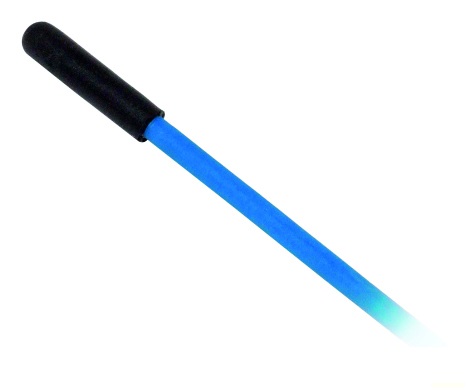

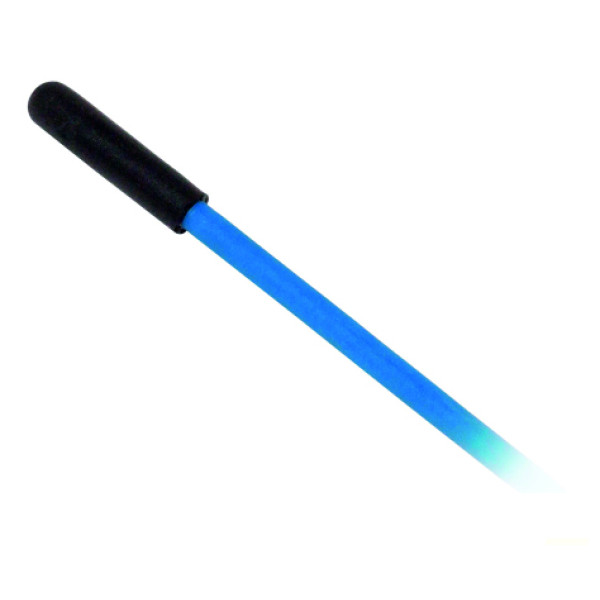

​Датчик обратной температуры

Накладной датчик температуры воды, который отвечает за измерение температуры обратного потока от тепловентилятора, в то же время являясь элементом системы безопасности тепловентилятора от замерзания.

•  Измерительный элемент: PT1000 класс В
• Длина кабеля: 1500мм
• ​Рабочая температура: до 105 °C
• Степень защиты корпуса: IP 68

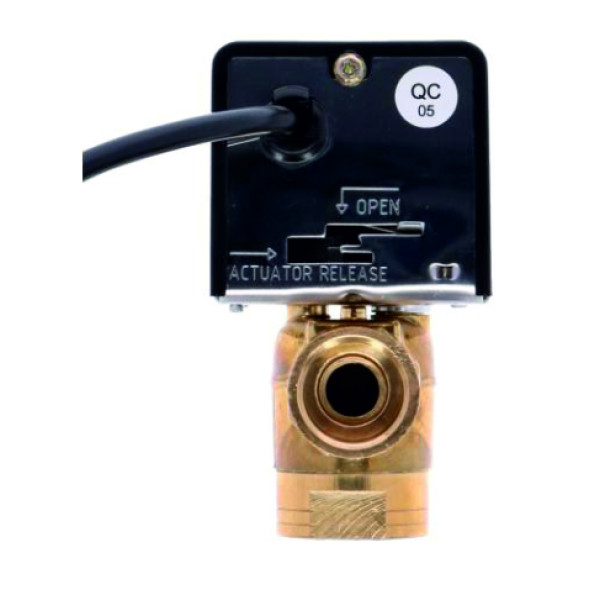

​Трехходовой клапан с сервоприводом ON /OFF

Регулирует работу тепловентилятора, закрывая / открывая отдельные участки цепи рабочей жидкости.

• Питание  / Частота: 230 В AC / 50-60Гц
• Номинальная мощность: 7ВА
• Коэффициент Kvs клапана: 6,5 м3/ч
• Условия работы: 0-60°C
• Время движения (двигатель): 18с
• Время движения (возвратная пружина) : 5с
• Степень защиты корпуса: IP 20

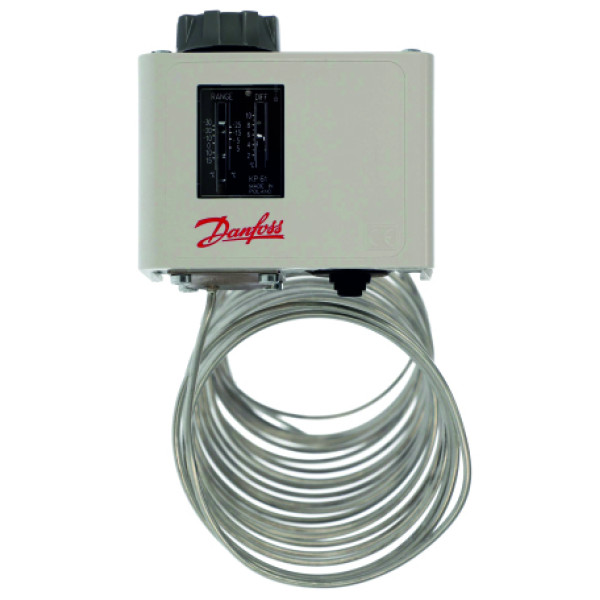

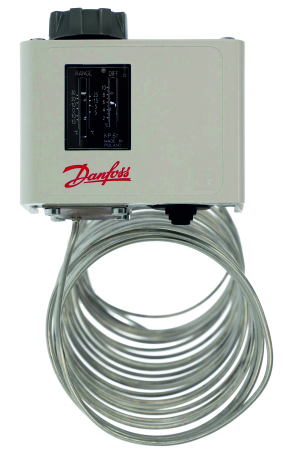

Термостат с капилляром:

Елемент защиты от замерзания смесительной камеры типа "Frost". Контролирует температуру воздуха за тепловентилятором и сигнализирует о ее снижении ниже заданной величины.

• Условия работы: -40 -65°C
• Диапазон установок: -30-15°C
• Длина капилляра: 2м
• Вес: 568г

​
