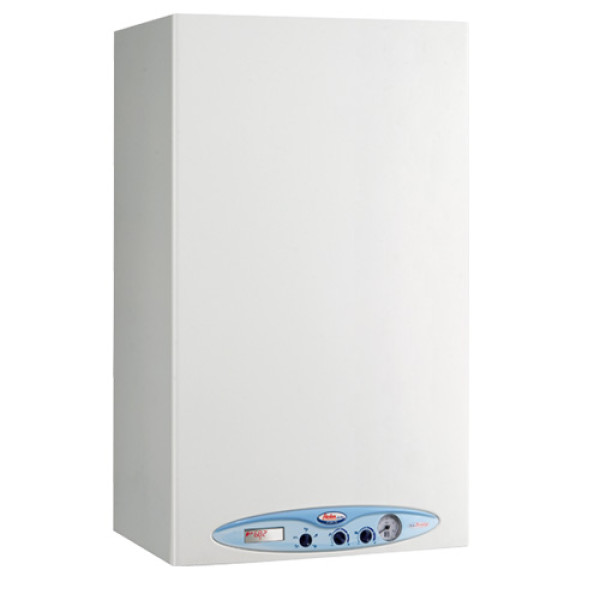

Газовый котел Nova Florida LIBRA DUAL LINE TECH BTFS 32 настенный двухконтурный, турбированный (CLJU32BK32)
Газовый котел Nova Florida LIBRA DUAL LINE TECH BTFS 32 настенный двухконтурный, турбированный
Настенный котел с принудительной тягой, гермитичной камерой сгорания и накопительным бойлером. Вторичный пластинчатый теплообменник, с соединенным с ним малогабаритным стратификационным накопительным бойлером, который используется в случае повышенного расхода горячей воды. Производительность ГВС за 10 минут Δt 30 °C: LIBRA DUAL BTFS 32 — 200л/10мин. В комплект поставки входит: базовая гидравлическая арматура, бумажный шаблон, диафрагма для дымоотвода, набор заглушек для воздухозабора.
Преимущества:
- в серийном исполнении котел предназначен для работы на метане или сжиженном газе
- ширина котла всего 450 мм, что позволяет использовать его для замены традиционных котлов с проточным водонагревателем, уже не соответствующих растущим потребностям в воде ГВС
- передовая технология, модуляция в режиме отопления и ГВС
- производство горячей воды с «Aqua Premium System», системой приготовления воды ГВС, которая включает в себя вторичный пластинчатый теплообменник и 25-литровый накопительный стратификационный бойлер с возможностью его отключения
- доступ к компонентам через переднюю панель дверного типа
- расширительный бак ГВС в базовой комплектации
- ЖК-монитор
- возможность подключения пульта дистанционного управления
- возможность подключения наружного датчика для реализации функции погодозависимого регулирования
- возможность подключения платы управления высоко- и низкотемпературными зонами отопления (не входят в стандартную комплектацию)
Габаритные размеры
G Подача газа (1/2”) M Подача воды в систему отопления (3/4”) C Выход ГВС (1/2”) F Подача холодной воды (1/2”) R Возврат из системы отопления (3/4”)
Гидравлическая схема котла Libra Dual Line Tech BTFS
G Подача газа G 1/2"
M Подача воды в систему отопления G 3/4"
C Выход ГВС
F Подача холодной воды G 1⁄2"
R Возврат из системы отопления 3/4"
1. Датчик температуры горячей воды ГВС | 20. Циркуляционный насос системы отопления |
2. Газовый клапан | 21. Реле минимального давления воды |
3. Датчик температуры системы отопления | 22. Предохранительный клапан 3 бар |
4. Форсунки горелки | 23. Предохранительный клапан 6 бар |
5. Горелка | 24. Ограничитель расхода |
6. Электрод контроля пламени | 25. Кран заполнения |
7. Предохранительный термостат | 26. Двухпозиционный байпас |
8. Теплообменник отопительного контура | 27. Трехходовый электроклапан |
9. Герметичная камера сгорания | 28. Реле протока ГВС |
10. Вентилятор-дымоcос | 29. Циркуляционный насос ГВС |
11. Гнездо отбора давления воздуха | 30. Двухходовый клапан |
12. Реле давления дымовых газов | 31. Сливной вентиль накопительного бойлера |
13. Воздуховоды/дымоходы | 32. Ниппель расширительного бака |
14. Гнездо отбора давления дымовых газов | 33. Расширительный бак ГВС |
15. Ниппель расширительного бака | 34. Накопительный бойлер вместимостью 25 л |
16. Расширительный бак контура отопления | 35. Датчик температуры накопительного бойлера |
17. Электроды розжига контура отопления | 36. Магниевый анод |
18. Воздухоудалитель | 37. Воздухоудалитель накопительного бойлера |
19. Пластинчатый теплообменник |
Характеристики:
- категория аппарата: II 2H3+
- максимальная тепловая мощность: 33,6 кВт
- уменьшенная полезная мощность: 13,5 кВт
- максимальная полезная мощность: 28,6 кВт
- уменьшенная полезная мощность: 12,2 кВт
- КПД при максимальной мощности: 93,1 %
- КПД при уменьшенной мощности (30%): 90,3 %
- КПД при минимальной мощности: 90 %
- классификация в соответствии с 92/42/СЕЕ: ***
- потери через корпус при внешней установке: 0,23 %
- потери через дымоход при работающей горелке: 6,67 %
- потери через дымоход при выключенной горелке: 0,1 %
- dТ дымовые газы/воздух при номинальной мощности: 92 С°
- массовый расход отходящих газов (природный газ): 18,9 г/сек
- содержание СО2 (природный газ): 6,9 %
- потребление при номинальной мощности (природный газ): 3,46 м3/час
- бутан: 2,62 кг/час
- пропан: 2,51 кг/час
- емкость расширительного бака: 25 л
- производство ГВС при dТ=30C EN 625: 200 л/мин
- классификация в соответствии с prEN 13203: ***
- минимальный расход ГВС: 2 л/мин
- диапазон изменения давления контура ГВС: 0,3 - 8 бар
- максимальная температура контура ГВС: 57 С°
- минимальная температура контура ГВС: 35 С°
- емкость расширительного бака контура ГВС: 2 л
- емкость расширительного бака контура отопления: 10 л
- минимальный расход контура отопления: 1200 л/ч
- диапазон изменения давления контура отопления: 0,5 - 3 бар
- максималная температура контура отопления: 83 С°
- минимальная температура контура отопления: 35 С°
- максимальная рекомендуемая ёмкость системы отопления: 200 л
- диаметр соединения подачи/возврата контура отопления: G 3/4 дюйм
- диаметр соединения входа/выхода воды контура ГВС: G 1/2 дюйм
- диаметр соединения подачи газа: G 1/2 дюйм
- диаметр труб коаксиального воздухозабора/газоотвода: 100/60 мм
- диаметр труб раздельного воздухозабора/газоотвода: 80/80 мм
- электрическое питание: наряжение/частота: 230/50 В/Гц
- максимальная потребляемая мощность: 230 Вт
- плавкий предлохранитель питания: 2 А
- уровень защиты электроплаты: 44 IP
- ширина/высота/глубина: 450x750x535 мм
- вес нетто: 87,6 кг
- вес брутто: 97,4 кг
